宝德 BURKERT 20059157 (0330 型) 是一种直动式介质隔离的枢轴电枢阀。作为两位三通版本 (回路功能 F)，它可用作分配阀，在断电位置时，进气口 1 (P/IN) 与出气口 2 (B/NO) 相连，出气口 4 (A/NC) 关闭。电磁线圈采用高度耐化学性的环氧树脂压制而成。由于线圈系统与介质之间用隔膜隔开，所以该阀特别适用于酸和碱等腐蚀性介质。20059157 型号配备不锈钢阀体、FKM 密封件，并在 24V DC 下运行。

常规技术参数

属性	参数值
公称直径	DN 2.0 mm
阀体材料	不锈钢 (1.4401)
密封材料	FKM (氟橡胶)
重量	金属阀体: 0.45 kg
电磁线圈的耐热绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED
电压	24 V DC
电压允差	±10%
防护等级	IP65, 带电缆插头
安装位置	任意，建议执行机构向上

回路功能

回路功能 F (WW F): 两位三通分配阀 (电磁阀)，直动式。

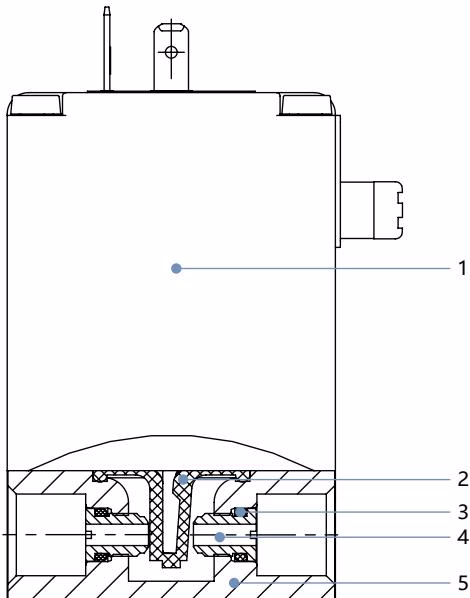

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	膜片	FKM
3	O型圈	FKM
4	阀座	不锈钢 (1.4401)
5	阀体	不锈钢 (1.4401)

尺寸

注意

尺寸 mm。对于金属阀体，中间连接处的最小螺纹长度为 7.5mm。

D1	L1	D2	L2
G 1/8	9	-	-
G 1/4	9	NPT 1/4	7.5

性能描述

压力范围和流量 (标准版本，金属阀体)

作用方式	DN	Kv值(水) DC [m³/h]	压力范围 标准 [bar]	压力范围 真空 [bar]
A / B / C / D / F	2	0.08	0...16	-0.98...10

限制

对于 FKM 密封材料，最大介质压力为 12 bar。特定型号 20059157 的额定最大压力为 12 bar。

连接方式

标准设备的接口分配

接口分配取决于作用方式。对于回路功能 F：

• 接口 1: A
• 接口 2: P
• 接口 3: B

安全说明

危险！

系统/设备中的高压有导致受伤的危险

• 在设备或装置上工作之前，请关闭压力并排空管路。

触电危险

• 在系统或设备上工作之前，请关闭电源并防止重新启动。
• 遵守适用的电气设备事故预防和安全法规。

警告！

安装不当有导致受伤的危险

• 安装只能由受过培训的技术人员使用合适的工具进行。
• 保护系统防止意外启动。
• 确保安装后受控重启。
