Бюркерт (BURKERT) 20079457 Тип 6281 представляет собой сервоуправляемый 2/2-ходовой мембранный клапан. Для работы клапана всегда требуется минимальный перепад давления. Стандартный латунный корпус соответствует европейским требованиям к питьевой воде. Клапан оснащен виброустойчивой системой катушки с центральным резьбовым креплением и демпфирующей конструкцией для бесшумного закрытия.

Функция

Функция A (CF A) 2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.

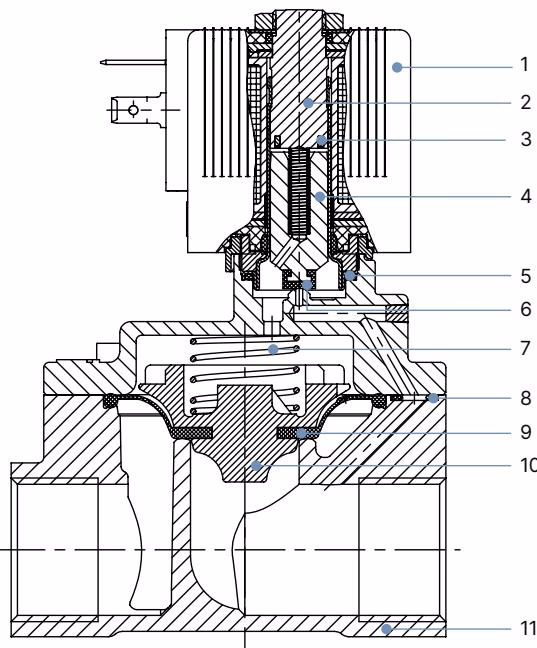

Спецификация материалов

№	Элемент	Материал
1	Катушка	Полиамид или эпоксидная смола
2	Стопор	Нержавеющая сталь 1.4113
3	Экранирующее кольцо	Cu (латунный вариант) / Ag (вариант из нержавеющей стали)
4	Магнитный сердечник	Нержавеющая сталь 1.4113
5	Уплотнительное кольцо	NBR, FKM, EPDM
6	Уплотнение сердечника	NBR, FKM, EPDM
7	Пружина	Нержавеющая сталь 1.4310
8	Уплотнительное кольцо	NBR, FKM, EPDM
9	Мембрана	NBR, FKM, EPDM
10	Держатель мембраны	PPSGF40, DN 50: латунь и нержавеющая сталь
11	Корпус клапана	Латунь согл. DIN EN 50930-6 или нержавеющая сталь 1.4408 (CF8M)

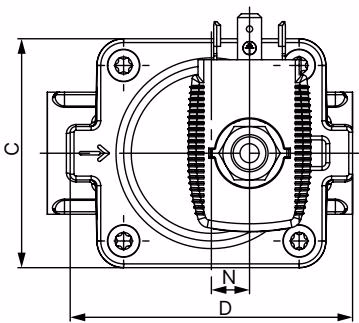

Размеры

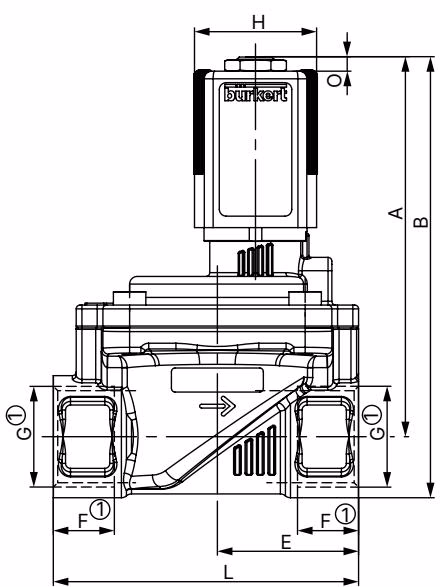

Стандартный резьбовой вариант

INFO

Размеры в мм. Размеры F1 и G1 относятся к резьбе G.

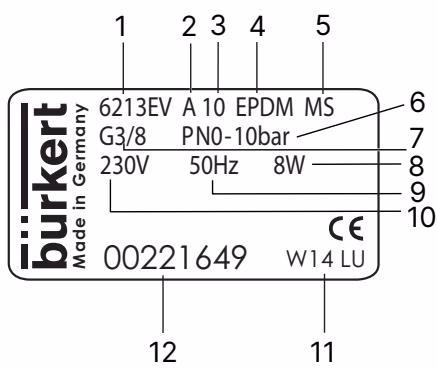

Заводская табличка

1 Тип	2 Функция
3 Условный проход	4 Материал уплотнения
5 Материал корпуса	6 PN
7 Тип присоединения	8 Мощность
9 Частота	10 Напряжение
11 Код производителя	12 Номер артикула

Установка и безопасность

Опасность травмирования из-за высокого давления

Перед ослаблением трубопроводов или клапанов сбросьте давление и стравите воздух из системы.

Опасность поражения электрическим током

Перед вмешательством в устройство или систему отключите электропитание и заблокируйте его от повторного включения. Соблюдайте действующие правила техники безопасности для электрооборудования.

Перед установкой:

• Очистите трубопроводы от загрязнений.
• Установите грязеуловитель перед входом клапана (≤ 500 мкм).
• Монтажное положение: любое, предпочтительно приводом вверх.

Установка:

• Не используйте катушку в качестве рычага.
• Удерживайте устройство за корпус с помощью рожкового ключа и вкрутите в трубопровод.
• Соблюдайте направление потока: стрелка на корпусе указывает направление потока.

Техническое обслуживание и устранение неисправностей

Перегрев, опасность возгорания

Подключение катушки без предварительно установленного клапана приведет к перегреву и разрушению катушки. Подключайте катушку только после установки клапана.

Порядок установки катушки:

1. Наденьте корпус катушки на направляющую трубку сердечника.
2. Закрепите катушку гайкой. Соблюдайте моменты затяжки (5 Нм для ширины катушки 32 мм или 40 мм).
3. Всегда затягивайте гайку рожковым ключом. Использование других инструментов может повредить устройство.
4. Проверьте защитный проводник.

Устранение неисправностей: Если клапан не срабатывает, проверьте наличие короткого замыкания или обрыва катушки, загрязнение сердечника или рабочее давление за пределами допустимого диапазона. Если клапан не закрывается, проверьте внутреннее загрязнение, блокировку малого управляющего отверстия в мембране или открытие клапана с помощью ручного дублера.
