PN16

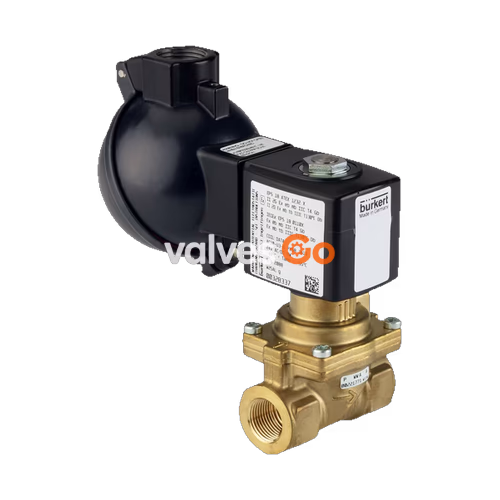

宝德（BURKERT）20079457 6281 型是一种伺服控制的两位两通隔膜阀。阀门工作始终需要最小压差。标准黄铜阀体满足欧洲饮用水要求。该阀门采用抗振动式中央螺旋线圈系统，并具有轻柔关闭且噪音小的设计特点。
回路功能
作用方式 A (WWA) 二位二通电磁阀，伺服辅助，不通电时常闭位置。

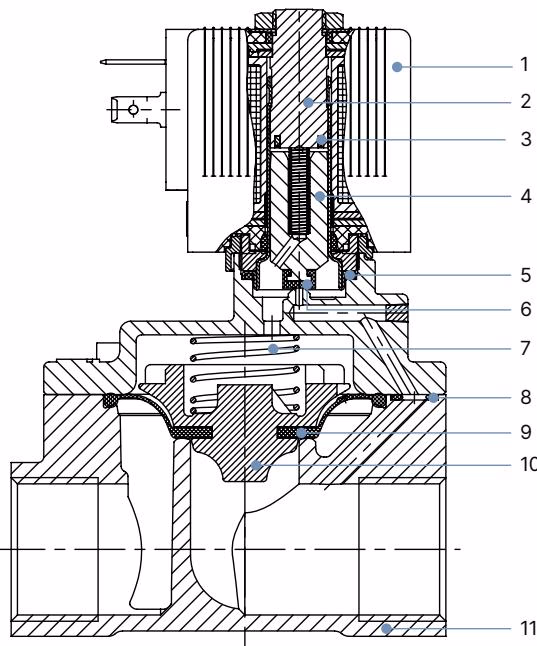

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 线圈 | 聚酰胺或环氧树脂 |
| 2 | 止动器 | 不锈钢 1.4113 |
| 3 | 屏蔽环 | 铜(黄铜版本) / 银(不锈钢版本) |
| 4 | 衔铁 | 不锈钢 1.4113 |
| 5 | O型圈 | NBR、FKM、EPDM |
| 6 | 磁芯密封件 | NBR、FKM、EPDM |
| 7 | 弹簧 | 不锈钢 1.4310 |
| 8 | O型圈 | NBR、FKM、EPDM |
| 9 | 膜片 | NBR、FKM、EPDM |
| 10 | 膜片支架 | PPSGF40, DN 50:黄铜和不锈钢 |
| 11 | 阀体 | 黄铜,符合 DIN 50930-6 标准或不锈钢 1.4408 (CF8M) |

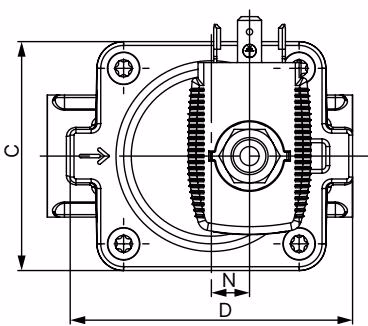

尺寸

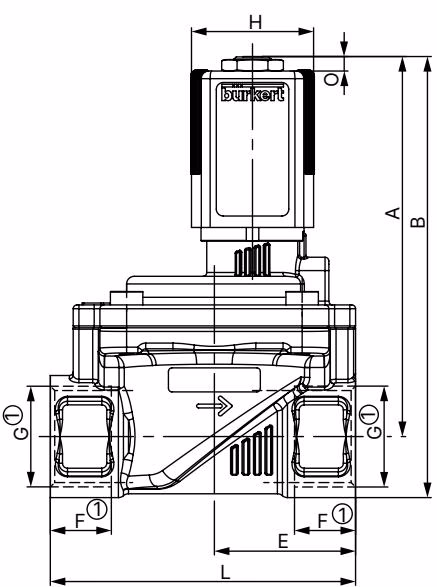

标准螺纹版本
INFO
尺寸mm。对于G螺纹，尺寸F1和G1适用。

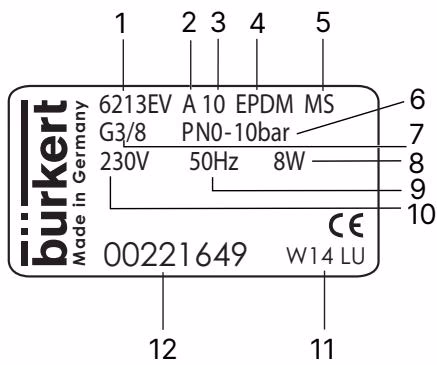

铭牌
| 1 型号 | 2 作用方式 |
|---|---|
| 3 通径 | 4 密封材料 |
| 5 外壳材料 | 6 公称压力 |
| 7 接口类型 | 8 功率 |
| 9 频率 | 10 电压 |
| 11 制造代码 | 12 订购号 |
安装与安全
高压危险
在松开管路和阀门之前，关闭压力并排空管路。
触电导致受伤风险
将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。
安装前：
- 清洁管路中的任何污染。
- 在阀门入口上游安装集污器 (≤ 500 µm)。
- 安装位置：任意，最好是执行机构在顶部。
安装：
- 请勿将线圈用作杠杆臂。
- 使用开口扳手将设备固定在阀体上，然后拧入管路。
- 注意流向：阀体上的箭头指示流向。
维护与故障排除
过热，有火灾隐患
在未预先安装阀门的情况下连接线圈将导致过热并损坏线圈。只有在安装阀门后，才连接线圈。
线圈安装处理：
- 将线圈外壳滑到阀芯导向管上。
- 用螺母拧紧线圈。遵守拧紧扭矩（32 mm 或 40 mm 线圈宽度为 5 Nm）。
- 务必使用开口扳手拧紧螺母。使用其他工具可能会损坏设备。
- 检查保护导体。
故障排除： 如果阀门无法启动，请检查是否存在短路或线圈中断、阀芯受到污染，或工作压力超出允许范围。如果阀门无法关闭，请检查阀门内部是否受到污染、膜片中的小控制孔是否被阻塞，或阀门是否通过手动开关打开。
