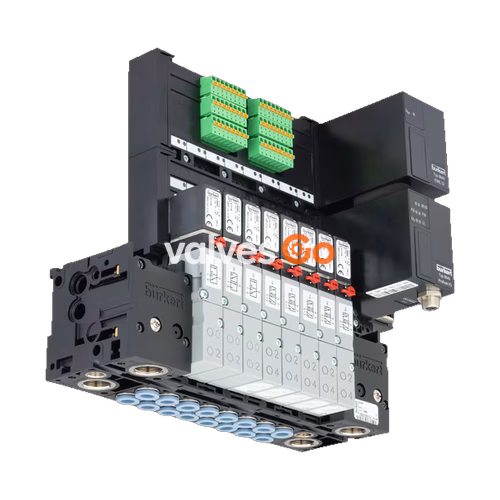

Модульная система пневмоостровов Бюркерт (BURKERT) Type 8640 предназначена для решения разнообразных и сложных задач управления благодаря своей систематической модульной конструкции и сочетанию пневматических и электрических интерфейсов. Путем объединения ряда пневматических модулей с различным количеством клапанов на одном блоке клапанов можно реализовать от 2 до 24 функций клапанов. Электрическое подключение осуществляется через интерфейсы полевой шины, общее подключение (технология параллельного подключения) или многоконтактные интерфейсы. Клапаны позволяют охватить различные области применения. Корпуса и соединительные модули изготовлены из высококачественного пластика (полиамида) и легко собираются с помощью встроенных защелкивающихся разъемов.

Ключевые преимущества системы Type 8640 включают компактный дизайн, модульную конфигурацию и повышенную гибкость в шкафу управления благодаря совместимости с AirLINE Quick. Она позволяет легко заменять клапаны, что также возможно во время работы при наличии опции «P-отключение».

Общие технические данные

Пневмоостров Type 8640 может быть оснащен различными пилотными клапанами (такими как Type 0460, 6524, 6525, 6526, 6527 и 5470) в соответствии с различными требованиями применения.

Характеристики продукта	Type 0460, 6524, 6525	Type 6526, 6527	Type 5470
Материал корпуса	PA (полиамид), алюминий (Type 0460)	PA (полиамид), алюминий	PA (полиамид)
Материал уплотнения	FKM, NBR и PUR	NBR	NBR
Ширина на станцию	11 мм	16.5 мм	19 мм
Ручное управление	Стандарт	Стандарт	Стандарт
Количество слотов для клапанов	Макс. 24 (Макс. 12 для импульсных/двойных клапанов)	Макс. 24	Макс. 24
Диапазон давления	Вакуум...10 бар	Вакуум...10 бар	Вакуум 2...10 бар
Номинальный режим работы	Непрерывная работа (ПВ 100%)	Непрерывная работа (ПВ 100%)	Непрерывная работа (ПВ 100%)
Рабочее напряжение	24 В пост. тока (допуск ±10%)	24 В пост. тока (допуск ±10%)	24 В пост. тока (допуск ±10%)
Рабочая среда	Сухой сжатый воздух без масла или с маслом, нейтральные газы (рекомендуется фильтр 5 мкм)	Сухой сжатый воздух без масла или с маслом, нейтральные газы (рекомендуется фильтр 5 мкм)	Сухой сжатый воздух без масла или с маслом, нейтральные газы (рекомендуется фильтр 5 мкм)
Степень защиты	IP20 (IP65 в закрытых шкафах управления)	IP20 (IP65 в закрытых шкафах управления)	IP20 (IP65 в закрытых шкафах управления)

Конструкция и сборка продукта

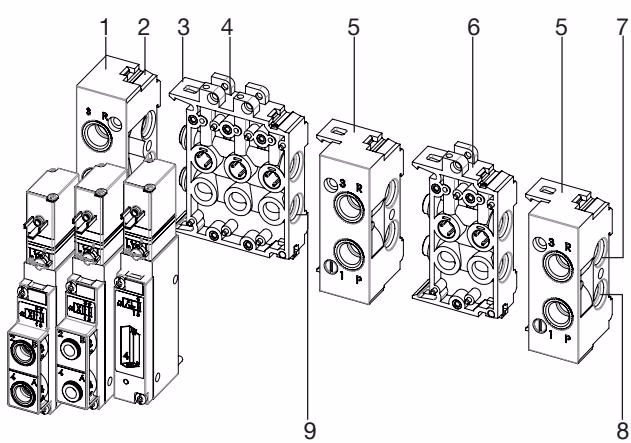

Установка нескольких блоков

1. Начните установку с соединительного модуля слева.
2. Проверьте модули на предмет полной установки с 2 уплотнительными кольцами каждый.
3. Слегка смажьте маслом или консистентной смазкой все уплотнительные кольца перед зацеплением.
4. Вставьте нижние фиксирующие крючки присоединяемого модуля в фиксирующие пазы предыдущего модуля. Убедитесь, что уплотнительные кольца установлены правильно.
5. Слегка нажмите на фиксируемый модуль вверх и зафиксируйте верхний крючок.
6. Вставьте 3 уплотнительных кольца в углубление на задней стороне клапана и убедитесь, что уплотнение установлено правильно.

WARNING

Смятые уплотнительные кольца и профильные уплотнения приводят к негерметичности блоков. Прикрепите каждый клапан к базовому модулю с помощью 2 винтов. Рекомендуемый момент затяжки составляет 0,6 ±0,1 Нм.

Установка пневмоострова

Установка на стандартную рейку:

• Зацепите пневмоостров верхним пазом за стандартную рейку (35 x 15 или 35 x 7.5 EN 50022).
• Защелкните нижние зажимные элементы на стандартной рейке.
• Затяните винты на зажимных элементах.

Настенный монтаж:

• Прикрепите пневмоостров непосредственно к стене с помощью винтов M4.

Моменты затяжки для портовых соединений

Соблюдайте следующие моменты затяжки при ввинчивании в портовые соединения. Указанный момент затяжки может варьироваться в зависимости от системы уплотнения.

Размер порта	Маркировка/функция	Рекомендуемый момент затяжки [Нм]	Максимальный момент затяжки [Нм]
G1/4, NPT1/4	P, R/S соединение	4...7	20
G1/8, NPT1/8	P, R/S соединение A/B выходы клапана	3...6	7

Техническое обслуживание и устранение неисправностей

Неисправность	Возможная причина	Способ устранения
Клапаны не переключаются	Нет рабочего напряжения или рабочее напряжение слишком низкое	Проверьте электрическое подключение. Обеспечьте рабочее напряжение согласно заводской табличке.
	Ручное управление не в нулевом положении	Переведите ручное управление в нулевое положение.
	Подача давления недостаточна или отсутствует	Обеспечьте подачу давления большого объема. Минимальное рабочее давление ≥ 2 бар.
Клапаны переключаются с задержкой или стравливают воздух через выхлопные отверстия	Подача давления недостаточна или отсутствует	Обеспечьте подачу давления большого объема. Минимальное рабочее давление ≥ 2 бар.
	Клапаны не находятся в исходном положении (обесточены) во время нагнетания давления	Подайте давление на пневмоостров перед переключением клапанов.
	Недостаточная вентиляция выхлопных каналов из-за слишком маленьких или грязных глушителей	Используйте глушители или расширительные баки подходящего размера. Очистите грязные глушители.
	Примеси или посторонние предметы в пилотном или пневматическом клапане	Подайте импульсное давление в выхлопные каналы, чтобы выдуть загрязнения. Установите новый пилотный или пневматический клапан.
Негерметичные блоки клапанов	Отсутствуют или смяты уплотнительные кольца между модулями	Найдите утечку или отсутствующие уплотнения.
	Отсутствуют или неправильно установлены плоские уплотнения между клапаном и опорной плитой	Вставьте недостающие уплотнения или замените поврежденные уплотнения.
