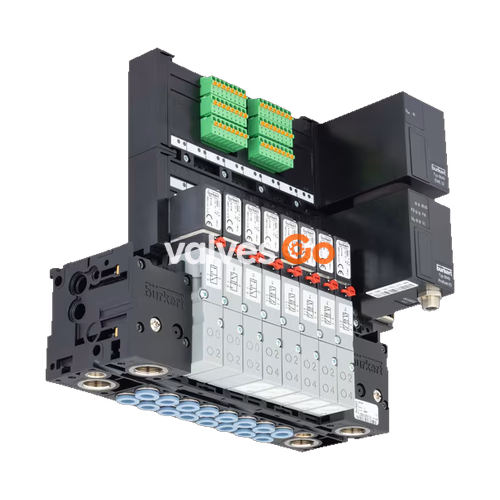

Модульная система пневмоостровов Бюркерт BURKERT Тип 8640 (артикул 20092881) предназначена для решения разнообразных и сложных задач управления благодаря своей систематической модульной конструкции и комбинации пневматических и электрических интерфейсов. Путем объединения ряда пневматических модулей с различным количеством клапанов на одном клапанном блоке можно реализовать от 2 до 24 функций. Электрическое подключение осуществляется через интерфейсы полевой шины, общее подключение (технология параллельного подключения) или многоконтактные интерфейсы. Корпуса и соединительные модули изготовлены из высококачественного пластика (полиамида) и легко собираются с помощью встроенных защелкивающихся разъемов.

Данная конкретная конфигурация имеет ширину станции 11 мм, функцию клапана 8x 5/2 H, порты давления G 1/4 и рабочие порты D6. Она предназначена для монтажа на DIN-рейку и использует одиночную проводку без внутренней шинной связи.

Основные характеристики

• Компактный дизайн: Экономия места в шкафах управления.
• Модульная конфигурация: Высокая адаптивность к конкретным требованиям применения.
• Совместимость с AirLINE Quick: Повышенная гибкость в шкафу управления, снижение трудозатрат на монтаж благодаря шланговым соединениям непосредственно в нижней части шкафа.
• Простая замена клапанов: Благодаря опции «P-shut-off» (пневматическая горячая замена) клапаны можно заменять даже во время работы.

Общие технические данные (ширина станции 11 мм)

Характеристика	Спецификация
Материал корпуса	PA (полиамид), алюминий (Тип 0460)
Материал уплотнения	FKM, NBR и PUR
Ширина станции	11 мм
Ручное дублирование	Стандарт
Количество слотов для клапанов	Макс. 24
Диапазон давления	Вакуум...10 бар (избыточное давление к атмосферному)
Расход воздуха $Q_{Nn}$	200...300 л/мин (измерено при +20 °C, давлении 6 бар на входе и перепаде 1 бар)
Номинальный режим работы	Непрерывная работа (ПВ 100%)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Рабочая среда	Безмасляный или смазанный сухой сжатый воздух, нейтральные газы (рекомендуется фильтр 5 мкм)
Качество сжатого воздуха	ISO 8573-1: 2010, Класс 7.4.4
Степень защиты	IP20 (IP65 в закрытых шкафах управления)

Функция схемы

В данной конфигурации используется Функция схемы H (CF H):

• 5/2-ходовой электромагнитный клапан
• Сервоуправляемый, с ручным дублированием.
• Давление подается через порт (1), поэтому один из двух портов (2) или (4) находится под давлением.

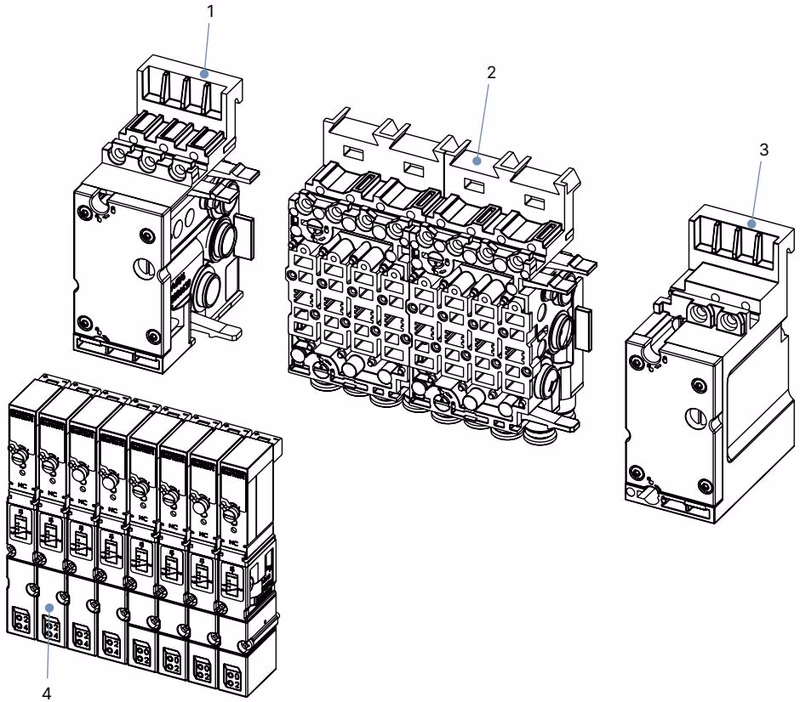

Сборка продукта (Пневматика, ширина станции 11 мм)

№	Элемент
1	Пневматический соединительный модуль, левый
2	Базовые пневматические модули
3	Пневматический соединительный модуль, правый
4	Клапаны (например, 5/2-ходовые)

Установка

Установка на стандартную рейку:

1. Зацепите блок клапанов верхним пазом за стандартную рейку (35 x 15 или 35 x 7.5 EN 50022).
2. Защелкните нижние зажимные элементы на рейке.
3. Затяните винты на зажимных элементах.

ОПАСНОСТЬ

Опасность травмирования из-за высокого давления и выхода среды. Перед началом работ с устройством или системой отключите давление. Сбросьте давление или слейте жидкость из трубопроводов. Опасность травмирования электрическим током. Перед началом работ отключите напряжение. Защитите от повторного включения.

ПРИМЕЧАНИЕ

Пилотное давление для пневматического блока управления зависит от давления потока среды; оно должно составлять от 2 до 10 бар (не менее 70% от рабочего давления). Перепад давления между портами 1 и 3 должен быть не менее 2 бар. При температуре ниже 0 °C допускается использование только осушенного воздуха.
