宝德（BURKERT）8691 型控制头设计用于 ELEMENT 21xx 型气动过程阀的分离式自动化。通过非接触式模拟传感器元件检测阀门位置，此元件在调试时借助示教功能自动识别和保存阀门最终位置。集成式先导控制阀控制单作用或双作用执行机构。可选通讯接口 AS 接口、IO-Link 或 büS（基于 CANopen）。
控制头和执行机构的设计可在无外部管道的情况下实现内部的控制空气通道。除电子位置反馈器，通过彩色高性能 LED 灯，即使在严酷的环境条件下，也能从视觉上清楚识别控制头上的设备状态。由耐化学性材料制成的阀体易于清洗，并为食品、饮料和制药行业中卫生工艺技术内的使用提供实用的 IP 防护。专门针对设备清洁，阀体的 IP 防护由控制头中的超压提供支持。
主要特点：
- 非接触感应式阀门位置检测（示教功能）
- 彩色状态显示灯
- 执行机构中的集成控制空气通道
- 现场总线接口 AS 接口、IO-Link 或 Bürkert 系统总线 (büS)
- 具有 ATEX II 3G/D 类 / IECEx 认证
兼容的过程阀
8691 型控制头可与以下宝德过程阀组合使用：
- 2100 型： 适用于分散式自动化的 ELEMENT 气动二位二通斜座阀
- 2101 型： 适用于分散式自动化的 ELEMENT 气动二位二通直座阀
- 2103 型： 带不锈钢气动驱动器（ELEMENT 型）的二位二通隔膜阀
- 2104 型： 带不锈钢气动驱动器（ELEMENT 型）的 T 型隔膜阀
- 2105 型： 带不锈钢气动驱动器（ELEMENT 型）的罐底隔膜阀
- 2106 型： 气动操作的三通座阀 ELEMENT 系列
常规技术参数
| 产品特点 | 说明 |
|---|---|
| 外壳材料 | PPS、不锈钢 |
| 密封件材料 | EPDM |
| 保护罩材料 | PC |
| 操作按钮 | 2 |
| 配置工具 | Bürkert Communicator 软件 |
| 设置阀门终点位置 | 通过自动或手动示教功能 |
| 状态指示 | 高功率 LED（颜色可单独调节） |
| 模拟量位置传感器 | 感应式（非接触式），带有自调节开关点 (PNP) |
| 控制介质 | 中性气体、空气，质量等级符合 ISO 8573-1 标准 |
| 供应压力 | 3 至 7 bar（必须比阀门执行机构所需的最小控制压力高 0.5 至 1 bar） |
| 气源接口 | 螺纹接口 G 1/8，不锈钢 |
| 空气流量 | 250 l/min（用于进气和排气） |
| 执行机构系列/尺寸 | 21xx 型，执行机构 ∅ 70/90/130/225 mm |
| 环境温度 | -10 至 +55 °C（带先导阀） |
| 防护等级 | IP65/IP67 符合 EN 60529，4X 符合 NEMA 250 标准 |
认证和符合性
- 防爆 (ATEX/IECEx)： II 3D Ex tc IIIC T135 °C Dc / II 3G Ex ec IIC T4 Gc
- 北美 (美国/加拿大)： cULus 证书 E238179。FM 防爆：适用于 Class I, Zone 2 的增安型, AEx ec IIC T4 Gc 危险区域。
- 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。

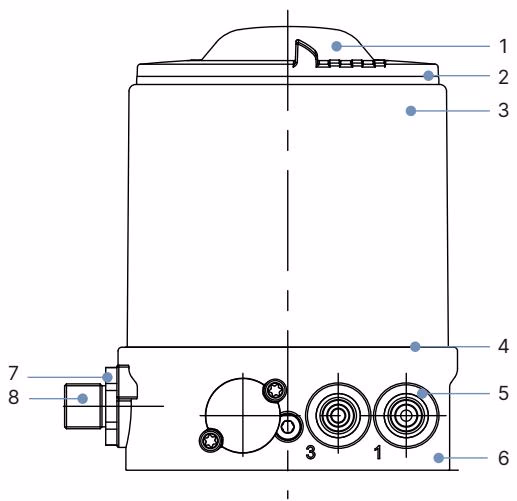

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 保护罩 | PC |
| 2 | 密封件 | EPDM |
| 3 | 壳体罩 | 不锈钢 |
| 4 | 密封件 | EPDM |
| 5 | 快速插拔连接器 / 螺纹接口 G 1/8 | POM/不锈钢 / 不锈钢 |
| 6 | 基本外壳 | PPS |
| 7 | 螺钉 | 不锈钢 |
| 8 | M12 插拔连接器 | 不锈钢 |
尺寸
安装到 ELEMENT 21xx 型过程阀上（尺寸 mm，除非另行说明）：
电气连接
无现场总线通信 24 V DC
圆形插头 M12，8 针
| 针脚 | 说明 |
|---|---|
| 1 | 数字输出 (DO2+) 在执行机构到达终点位置时启用 |
| 2 | 数字输出 (DO1+) 在执行机构到达终点位置时停用 |
| 3 | 工作电压 GND |
| 4 | 工作电压 +24 V DC |
| 5 | 数字输入阀门控制 + |
| 6 | 数字输入阀门控制 - |
| 7 | 未连接 |
| 8 | 未连接 |
IO-Link 连接
圆形插头 M12，5 针，A 类端口
| 针脚 | 说明 | 分配 |
|---|---|---|
| 1 | L+ | 24 V DC (系统电源) |
| 2 | I/Q | NC (未分配) |
| 3 | L- | 0 V (GND) (系统电源) |
| 4 | C/Q | IO-Link (通信) |
| 5 | NC | NC (未分配) |
Bürkert 系统总线 (büS) 连接
圆形插头 M12，5 针
| 针脚 | 说明 | 电缆颜色 |
|---|---|---|
| 2 | V+ | 红色 (电源电压: 18至30VDC) |
| 3 | V- | 黑色 (电源电压: 18至30VDC) |
| 1 | 漏极/屏蔽 | - |
| 4 | CAN_H | 白色 |
| 5 | CAN_L | 蓝色 |
订货信息
线性位置传感器/内部控制空气通道 适用于 21xx ELEMENT 型执行机构系列。所有标准设备都经过 UL 认证。
| 通信 | 电气连接 | 先导阀系统的作用方式 | 订货号 (标准版本 / cULus) |
|---|---|---|---|
| IO-Link | M12 连接器端口 Class A | 单作用 | 20024938 |
| IO-Link | M12 连接器端口 Class A | 双作用 | 20024954 |
| IO-Link | M12 连接器端口 Class B | 单作用 | 20024946 |
| IO-Link | M12 连接器端口 Class B | 双作用 | 20024960 |
| Bürkert 系统总线 (büS) | M12 连接器 | 单作用 | 20024974 |
| Bürkert 系统总线 (büS) | M12 连接器 | 双作用 | 20024982 |
| 无现场总线通信 | M12 连接器 | 单作用 | 20024842 |
| 无现场总线通信 | M12 连接器 | 双作用 | 20024875 |
(注：AS-Interface、ATEX/IECEx 认证及旋转式位置传感器等其他版本可应要求提供。)
