宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高，由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
可组合产品
8652 型可与 2012 型、8697 型、8653 型、8614 型、SV04 型以及 ME43 型现场总线网关组合使用。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 外壳材质 | PA（聚酰胺） |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 QNn 值（空气） | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC（±10% 允差） |
| 每个阀门的标称功率 | 0.7 W（功率下降之后 0.175 W） |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器） |
| 环境温度 | -10 °C 至 +55 °C |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |

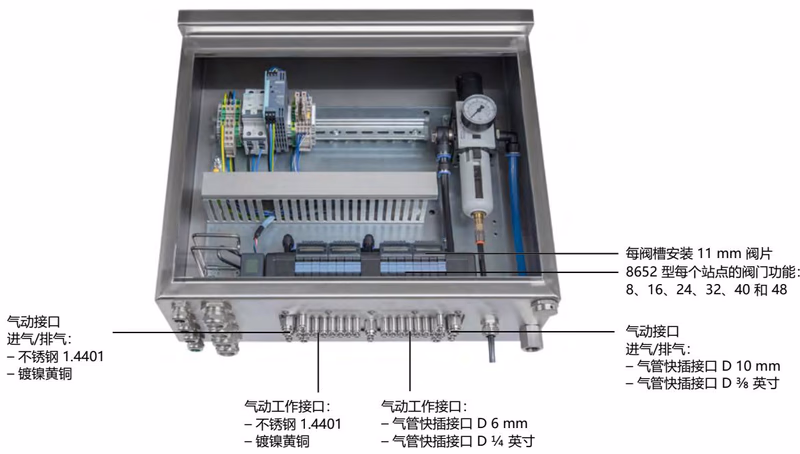

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
回路功能
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| C (WW C) | 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| D (WW D) | 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助，带手动开关 |
| L (WW L) | 三位五通电磁阀，带手动开关，中封式 |
| M (WW M) | 三位五通电磁阀，伺服辅助，带手动开关，中压式 |
| N (WW N) | 三位五通电磁阀，带手动开关，中泄式 |
| Z (WW Z) | 二位五通电磁阀，伺服辅助，带 2 个线圈和手动开关的脉冲版本 |
SIA 版本（用于与安全相关的关闭）
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
认证和符合性
| 认证 | 说明 |
|---|---|
| 防爆 | 可选：作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc |
| 北美（美国/加拿大） | 可选：美国和加拿大的 UL 列名认证 (UL 61010-1)。危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2) |
| CCC | 可选：中国强制认证 (CCC)。具有此防爆认证的产品适合在中国引进并用于危险应用。 |
外形尺寸

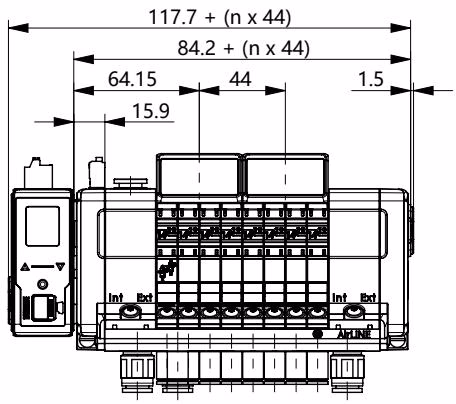

4 阀槽、8 阀槽和 12 阀槽版本

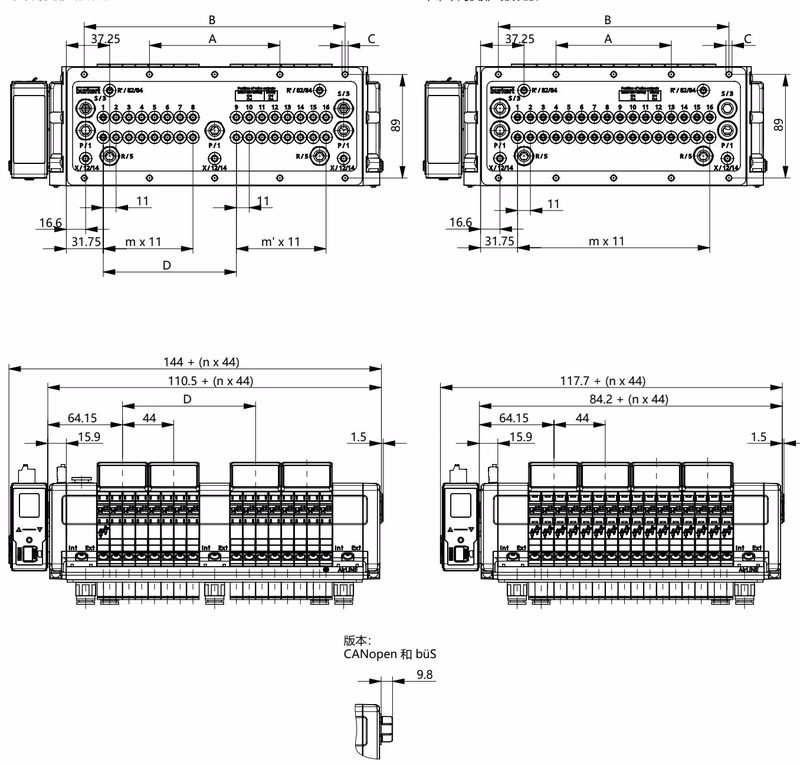

16 阀槽、20 阀槽和 24 阀槽版本
连接方式
通信和显示屏电源 根据接口分配连接 5 针弹簧端子排。可行的电缆横截面积：≤ 1.5 mm²。
气动阀的电源 接口板拥有一个 2 针弹簧端子排，气动阀与主通讯模块电源应各自独立供电。
通讯总线接口 CANopen 需要 2 个终端电阻：分别在网络的起点和末端。正确的总线终端指标是无电压状态下 CAN_H 和 CAN_L 之间的电阻。其应约为 60 Ω。
产品安装

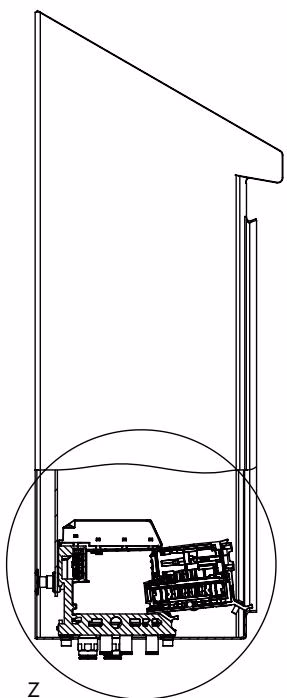

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
产品组成和结构
带 DI 接点的显示模块（可选） 通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。
模块带紧急关断 SIA（可选） 可选的模块紧急连锁 SIA 功能接口（端子 1 = 阀门单元 1，端子 2 = 阀门单元 2，...）。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

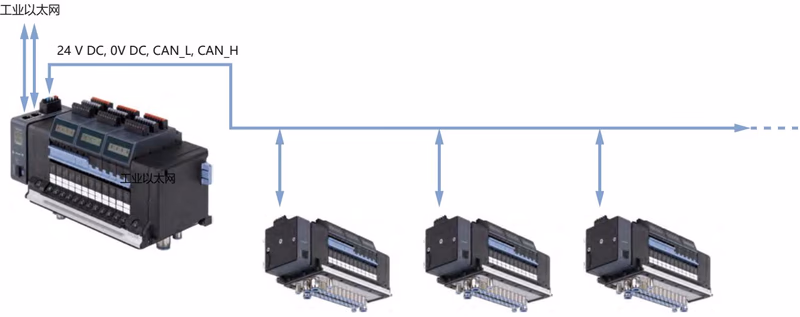

配置示例
潜在爆炸区域中的安全提示
电压与静电导致危险
- 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能。如果可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境，则在此期间允许借助热插拔移除/插入阀门。
- 采取适当措施确保潜在爆炸区域不会出现静电电荷。只能用湿布或防静电布轻轻擦拭来清洁设备表面。
一般性使用的特殊条件
- 对于防爆保护型式“ec”，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 适用要求的箱体中，且箱体防护等级至少为 IP54。
- 对于防爆保护型式“tc”（粉尘），将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-31 适用要求的箱体中，且箱体防护等级至少为 IP6X。
- 确保瞬态保护的设置值不超过设备供电接口额定峰值电压的 140%。
