PN16
宝德（Burkert）6014 型为直动式柱塞电磁阀。止动器与柱塞导管焊接在一起，以提高耐压性和密封性。根据不同的应用，可以选择各种密封材质。Bürkert 专用底板接口（SFB）使该阀可组合安装在底板上，节省空间。电磁线圈采用聚酰胺或耐化学腐蚀的环氧树脂封装。具有脉冲线圈式，用以降低运行期间的功耗。
产品特征
- 直动式紧凑型电磁阀，最大通径 DN2.5
- 防震线圈，螺栓固定系统
- Banjo 螺纹接口式可直接安装在气动阀上
- 提供防爆版本
- 节能脉冲式（Kick and Drop）可选
常规技术参数
| 产品特征 | |
|---|---|
| 密封件 | FKM (可按需提供 EPDM) |
| 阀体 | 黄铜, 不锈钢 1.4305/303, 聚酰胺 (底板) |
| 线圈 | 聚酰胺 (可按需提供环氧树脂) |
| 手动开关 | 这是一种“紧急手动开关”，在故障情况下可以手动操作 (可能存在泄漏) |
| 公称直径 | DN 1.5 至 2.5 |
| 回路功能 | C、D 和 T |
| 电磁线圈的耐热绝缘等级 | 聚酰胺线圈 B 级，环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED。间歇性运行 60% (30 分钟) 或使用 5W 线圈 (可按需提供) |
| 工作电压 | 24V/DC、24V/50Hz、24V/60Hz、110V/50Hz、120V/60Hz、230V/50Hz、240V/60Hz (其他电压规格可按需提供) |
| 电压允差 | ±10% |
| 工作介质 | 技术真空、中性气体和液体 (如压缩空气、民用煤气、天然气、水、液压油、汽油) |
| 介质温度 (FKM) | -10 至 +100 °C (PA 线圈), -10 至 +120 °C (环氧树脂线圈), 可按需提供 -40 °C |
| 粘度 | 最大 21 mm²/s |
| 管路接口 | G 1/8, G 1/4, NPT 1/8, NPT 1/4, 底板式 (SFB) |
| 防护等级 | IP65 带 2518 型电气连接插头，NEMA 4X 带 2509 型电气连接插头 (对于不锈钢版本) |
| 安装位置 | 任意，建议执行机构朝上 |
| 环境温度 | 最高 +55 °C |
UL 认证运行条件
对于具有 UL 认证的设备（通用阀）：
- PTFE + 石墨, PTFE + FKM (EG, EF): 介质温度 -40...+130 °C，适用于空气、惰性气体、蒸汽。
- FKM (FF): 介质温度 -10...+100 °C，适用于空气、惰性气体；0...+100 °C 适用于水。
- EPDM (AA): 介质温度 -30...+100 °C，适用于空气、惰性气体、蒸汽。
- NBR (BB): 介质温度 -10...+90 °C，适用于 2 号燃油。
回路功能
| 符号 | 说明 |
|---|---|
 | 作用方式 C (WW C) 二位三通电磁阀 直动式 在断电位置关闭 |
 | 作用方式 D (WW D) 二位三通电磁阀 直动式 在断电位置打开 |
 | 作用方式 T (WW T) 二位三通电磁阀 直动式 任意流向 在断电位置关闭 |

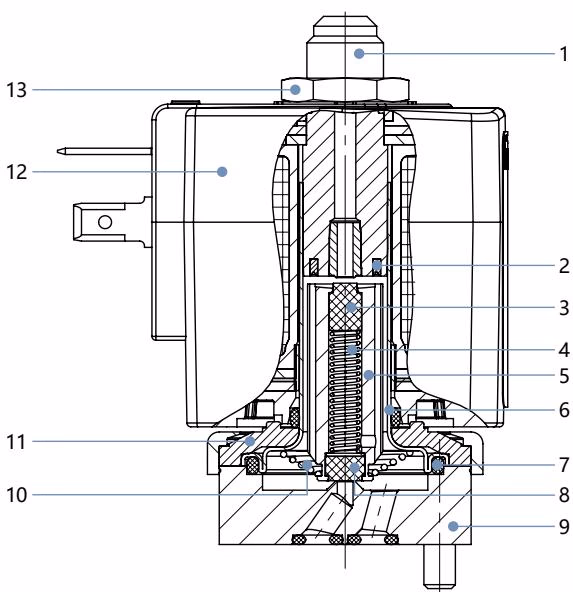

材料说明 (标准版本)
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 止动器 | 不锈钢 1.4105/430F |
| 2 | 短路环 | 铜 (黄铜版本), 银 (不锈钢版本) |
| 3 | 柱塞密封件 | FKM |
| 4 | 弹簧 | 不锈钢 1.4310/301 |
| 5 | 衔铁 | 不锈钢 1.4105/430F |
| 6 | 阀芯导向管 | 不锈钢 1.4303/305/308 |
| 7 | O型圈 | FKM |
| 8 | 柱塞密封件 | FKM |
| 9 | 阀体 | 黄铜, 不锈钢 1.4305/303, 不锈钢 1.4401/316 |
| 10 | 弹簧 | 不锈钢 1.4310/301 |
| 11 | 底板 | 钢, 表面厚膜钝化 (黄铜版本), 不锈钢 1.4301/304 (不锈钢版本) |
| 12 | 线圈 | PA (聚酰胺), 环氧树脂 (高温版本) |
| 13 | 螺母 | 钢, 表面厚膜钝化 (黄铜版本), 不锈钢 1.4305/303 涂覆 PTFE (不锈钢版本) |

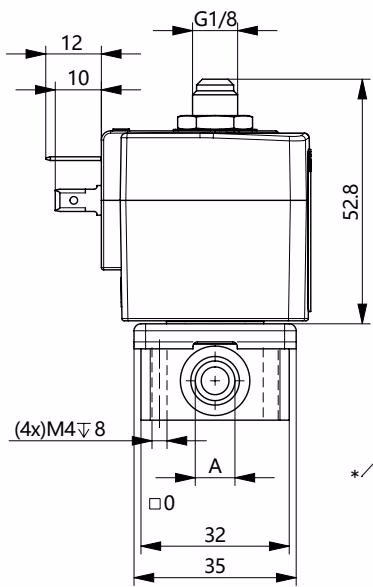

尺寸 (标准版本)
| 管路接口 | A [in] | B [mm] | C [mm] | D [mm] | G [mm] |
|---|---|---|---|---|---|
| 螺纹接口无手动开关 | G 1/8 | 32 | 20.8 | 32.6 | 8 |
| 螺纹接口无手动开关 | G 1/4 | 46 | 26.8 | 49 | 12 |
| 螺纹接口带手动开关 | G 1/8 | 32 | 20.8 | 32.6 | 8 |
| 螺纹接口带手动开关 | G 1/4 | 46 | 26.8 | 49 | 12 |
| 底板连接 | - | 32 | 14.3 | 32.6 | - |
性能说明
功耗
| 公称直径 [mm] | 线圈功率 [W] | 吸合 AC [VA] | 运行 AC [VA/W] | 打开 [ms] | 关闭 [ms] |
|---|---|---|---|---|---|
| 1.5 | 8 W AC 或 8 W DC (9) | 24 | 8 | 10 至 15 | 15 至 20 |
| 2.0 | 8 W AC 或 8 W DC (9) | 24 | 8 | 10 至 15 | 15 至 20 |
| 2.5 | 8 W AC 或 8 W DC (9) | 24 | 8 | 15 至 20 | 10 至 22 |
(在 +20 °C、阀门出口处 6 bar 压力时测量，打开：压力增加 0 至 90%，关闭：压力下降 100 至 10%)
其他作用方式下的使用
阀门配备不同的弹簧，适用于特定的作用方式。在其他作用方式下使用时，允许的工作压力会按照下表变化。
| DN | 作用方式 | 不同作用方式下阀门应用的最大工作压力 [bar] A | B | C | D | T |
|---|---|---|---|---|---|---|
| 1.5 | C | 16 | 22 | 16 | 2 | 2 |
| 1.5 | D | 2 | 2.5 | 2 | 16 | 2 |
| 1.5 | T | 10 | 16 | 10 | 6 | 6 |
| 2.0 | C | 10 | 14 | 10 | 1 | 1 |
| 2.0 | D | 1 | 1.5 | 1 | 10 | 1 |
| 2.0 | T | 6 | 10 | 6 | 4 | 4 |
| 2.5 | C | 6 | 9 | 6 | 0.7 | 0.7 |
| 2.5 | D | 0.7 | 1 | 0.7 | 6 | 0.7 |
| 2.5 | T | 3.5 | 6 | 3.5 | 2.5 | 2.5 |
