宝德（BURKERT）7011 型阀门是一种直动式紧凑型小柱塞阀，公称直径达 DN 2.4。为了提高压力和泄漏安全性，止动器和阀芯导向管被焊接在一起。根据应用，有不同的阀体组合和密封材料组合可供选择。Bürkert 特有的底板连接设计 (SFB) 使阀门可以在一个多通道汇流板上排列安装，节省空间。此外，还有符合 DVGW EN161 标准的版本和防爆版本。可选插入式接头进行软管柔性连接。与符合工业标准 B 型或 DIN EN 175301-803C 型的插头配合使用时，阀门满足 IP65 防护等级。

常规技术参数

产品特征	规格
公称直径	DN 1.2...DN 2.4
回路功能	A (常闭) 和 B (常开)
电磁线圈绝缘等级	环氧树脂线圈 H 级
密封件材料	FKM、EPDM
阀体材料	黄铜、聚酰胺 (PA)、不锈钢 1.4305/303
负载周期	连续运行 100% ED 或 50% ED (单阀)
开关时间	打开: 8...15 ms, 关闭: 10...17 ms
工作电压	24 V DC, 24 V 60 Hz, 110 V 50 Hz, 120 V 60 Hz, 230 V 50 Hz, 240 V 60 Hz
电压允差	± 10 %
工作介质	中性气体和液体 (如压缩空气、水、液压油、技术真空)
介质温度	-10 °C...+100 °C
粘度	最大 21 mm²/s
防护等级	IP65 (带电气连接插头和 ATEX/IECEx 电缆版本)
安装位置	任意，建议执行机构朝上

回路功能

回路功能	说明
A (WW A)	二位二通电磁阀，直动式，在断电位置关闭 (常闭)
B (WW B)	二位二通电磁阀，直动式，在断电位置打开 (常开)

认证和符合性

• 防爆认证: ATEX (II 2G Ex mb IIC T4 Gb, II 2D Ex mb IIIC T130 °C Db) 和 IECEx (Ex mb IIC T4 Gb, Ex mb IIIC T130 °C Db)。
• 北美 (美国/加拿大): 获得美国和加拿大 UL 认可，符合 UL 429 和 CAN/CSA-C22.2 No. 139。
• 饮用水: 适用于饮用水领域，材料符合与饮用水接触材料的评估原则 (UBA)。
• 食品和饮料/卫生: 符合 FDA、USP 生物相容性以及 EC 法规 1935/2004。
• 燃气: 符合欧洲燃气用具法规 (EU) 2016/426、DVGW DIN EN 161 和 DIN EN 16678。

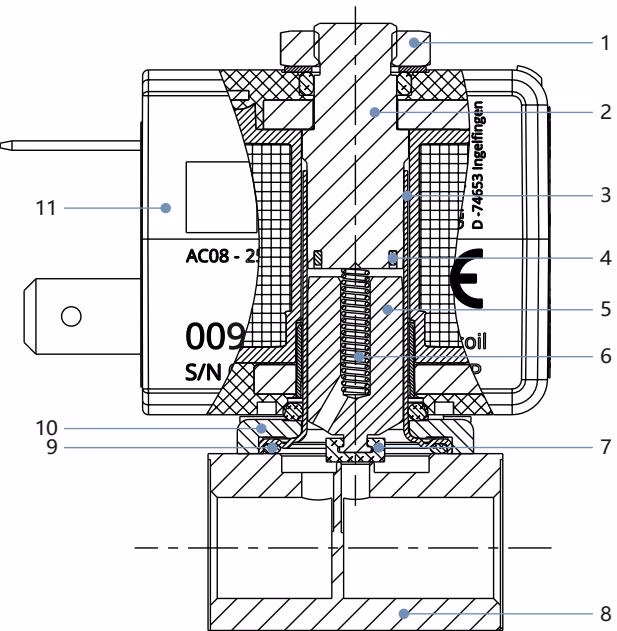

材料说明

作用方式 A 标准版本：

编号	元件	材料
1	螺母	DIN 176 厚膜钝化表面 KOSA0101
2	止动器	不锈钢 1.4113/434
3	阀芯导向管	不锈钢 1.4303 ST/305L
4	短路环	铜 (可选银)
5	柱塞	不锈钢 1.4113/434
6	弹簧	不锈钢 1.4310/301
7	柱塞密封件	FKM/EPDM
8	阀体	黄铜、不锈钢 1.4305/303、PA (聚酰胺)
9	O型圈	FKM/EPDM
10	底板连接	厚膜钝化表面 KOSA0101 (黄铜版本)，表面镀镍 (不锈钢版本)
11	线圈	环氧树脂

尺寸

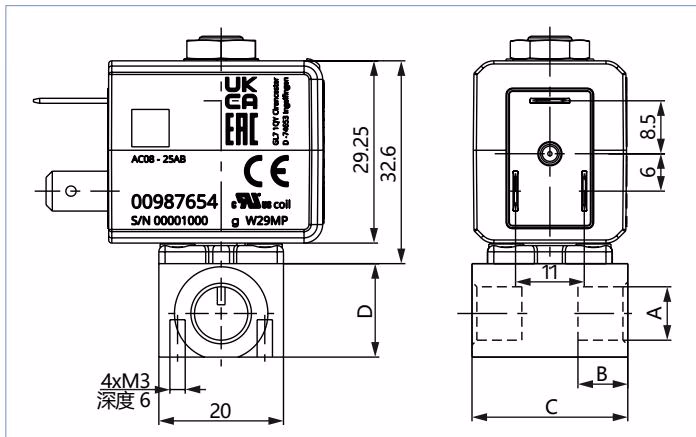

螺纹版本

尺寸 mm。版本符合工业标准 B 型。

管道接口	A [mm]	B [mm]	C [mm]	D [mm]
螺纹 WW A (M5)	M5	5	20	10
螺纹 WW A (G 1/8)	G 1/8	8	25	15
螺纹 WW A (NPT 1/8)	NPT 1/8	7	25	15
螺纹 WW B (G 1/8)	G 1/8	8	34	14
螺纹 WW B (NPT 1/8)	NPT 1/8	7	34	14

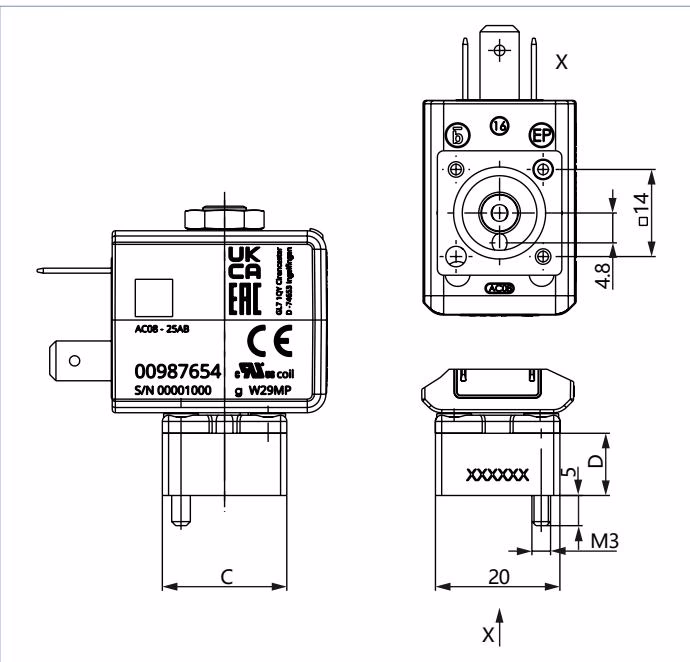

底板连接版本

尺寸 mm。版本符合工业标准 B 型。

管道接口	A [mm]	B [mm]	C [mm]	D [mm]
底板连接 WW A	—	—	20	10
底板连接 WW B	—	—	25	15

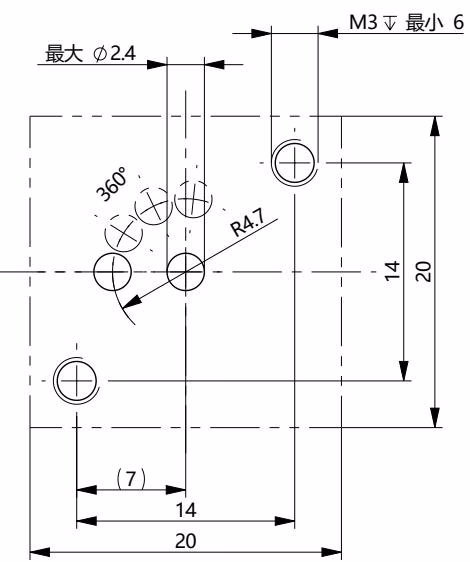

底板连接式

在连接侧，几何形状必须如下图所示制作。底板连接版本 (FK01) 符合 FST 1000225877。

安全说明

• 高压受伤风险： 在对系统或装置进行操作前，请先关闭压力。排气或排空管道。
• 触电危险： 在对系统或装置进行操作之前，应关闭电源，并确保不会再次接通。请遵守适用的电气装置事故预防和安全规定。
• 燃烧和火灾风险： 电磁线圈在连续运行时会变得非常热。请将装置远离易燃物质和介质，且只有戴上防护手套才能触摸装置。
