宝德（Bürkert）20074754 型号 7011 是一种直动式紧凑型小柱塞阀，公称直径达 DN 2.4。为了提高压力和泄漏安全性，止动器和阀芯导向管被焊接在一起。该特定型号配备黄铜阀体、FKM 密封件、M5 内螺纹接口，并采用 24 V DC 供电。它专为作用方式 A（常闭）设计，适用于中性气体和液体介质。

该阀门采用螺旋式线圈系统，可实现简单快速的安装。与符合 DIN EN 175301-803 B 型的合适插头配合使用时，阀门满足 IP65 防护等级。

常规技术参数

特征	参数
通径	DN 1.2
阀体材料	黄铜
密封材料	FKM (氟橡胶)
工作电压	24 V DC
公称压力	0 至 16 bar
介质温度	-10 °C 至 +100 °C
环境温度	-10 °C 至 +75 °C
粘度	最大 21 mm²/s
防护等级	IP65 (带合适的连接插头)

回路功能

作用方式 A (WW A)： 二位二通电磁阀，直动式，在断电位置关闭。

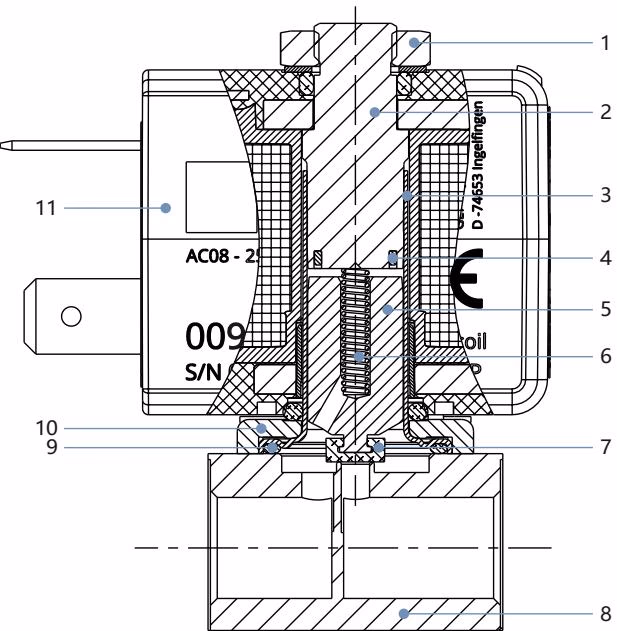

材料说明

编号	元件	材料
1	螺母	DIN 176 厚膜钝化表面 KOSA0101
2	止动器	不锈钢 1.4113/434
3	阀芯导向管	不锈钢 1.4303 ST/305L
4	短路环	铜 (可选银)
5	柱塞	不锈钢 1.4113/434
6	弹簧	不锈钢 1.4310/301
7	柱塞密封件	FKM
8	阀体	黄铜
9	O型圈	FKM
11	线圈	环氧树脂

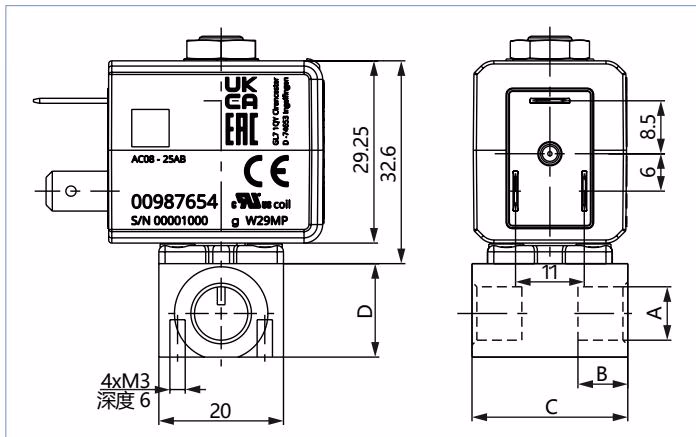

尺寸

螺纹版本

管道接口	A [mm]	B [mm]	C [mm]	D [mm]
M5	5	20	10	10

安全说明

由于系统或装置中的高压而导致的受伤风险 在对系统或装置进行操作前，请先关闭压力。排气或排空管道。

触电危险 在对系统或装置进行操作之前，应关闭电源，并确保不会再次接通。请遵守适用的电气装置事故预防和安全规定。
