宝德（BURKERT）7011 型（SKU 20074789）是一种直动式紧凑型小阀，公称直径达 DN 2.4。为了提高压力和泄漏安全性，止动器和阀芯导向管被焊接在一起。根据应用，有不同的阀体组合和密封材料组合可供选择。Bürkert 特有的底板连接设计 (SFB) 使阀门可以在一个多通道汇流板上排列安装，节省空间。与符合工业标准 B 型或 DIN EN 175301-803C 型的插头配合使用时，阀门满足 IP65 防护等级。
常规技术参数
| 产品特征 | |
|---|---|
| 密封件 | FKM、EPDM |
| 阀体 | 黄铜、聚酰胺 (PA)、不锈钢 1.4305/303 |
| 重量 | 146 g (对于 G 1/8, 24.5 mm 线圈) / 120 g (对于 G 1/8, 20 mm 线圈) |
| 公称直径 | DN 1.2...DN 2.4 |
| 电磁线圈的绝缘等级 | 环氧树脂线圈 H 级 |
| 负载周期 | 单阀连续运行 100% ED 或 50% ED |
| 开关时间 | 打开：8...15 ms / 关闭：10...17 ms |
| 工作电压 | 24 V DC, 24 V 60 Hz, 110 V 50 Hz, 120 V 60 Hz, 230 V 50 Hz, 240 V 60 Hz |
| 电压允差 | ± 10 % |
| 工作介质 | 中性气体和液体（如压缩空气、水、液压油、技术真空） |
| 介质温度 | -10 °C...+100 °C |
| 粘度 | 最大 21 mm²/s |
| 管道接口 | M5, G 1/8, NPT 1/8, 底板连接 |
| 防护等级 | IP65，带电气连接插头 |
| 安装位置 | 任意，建议执行机构朝上 |
回路功能
| 图标 | 说明 |
|---|---|
 | 作用方式 A (WW A) 二位二通电磁阀 直动式 在断电位置关闭 |

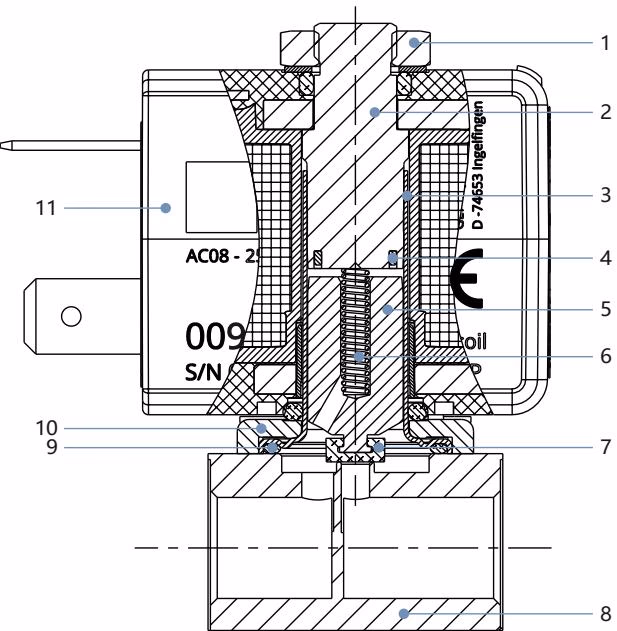

材料说明
作用方式 A 标准版本
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 螺母 | DIN 176 厚膜钝化表面 KOSA0101 |
| 2 | 止动器 | 不锈钢 1.4113/434 |
| 3 | 阀芯导向管 | 不锈钢 1.4303 ST/305L |
| 4 | 短路环 | 铜（可选银） |
| 5 | 柱塞 | 不锈钢 1.4113/434 |
| 6 | 弹簧 | 不锈钢 1.4310/301 |
| 7 | 柱塞密封件 | FKM/EPDM |
| 8 | 阀体 | 黄铜、不锈钢 1.4305/303、PA (聚酰胺) |
| 9 | O型圈 | FKM/EPDM |
| 10 | 底板连接 | 厚膜钝化表面 KOSA0101 (黄铜版本) 表面镀镍 (不锈钢版本) |
| 11 | 线圈 | 环氧树脂 |

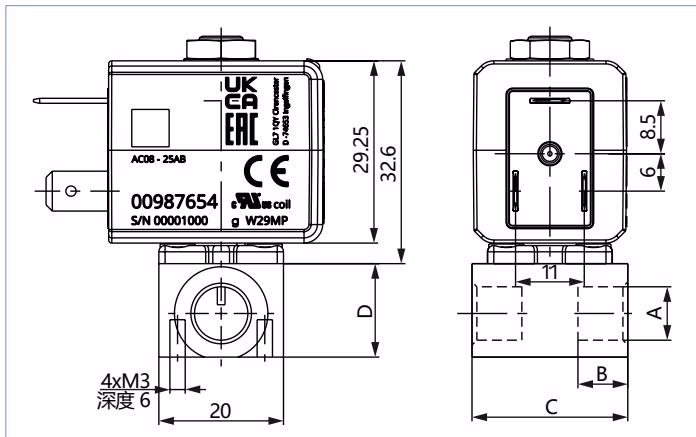

尺寸
螺纹版本
注意
- 尺寸 mm
- 版本符合工业标准 B 型
| 管道接口 | A [mm] | B [mm] | C [mm] | D [mm] |
|---|---|---|---|---|
| 螺纹 WW A (M5) | 5 | 20 | 10 | - |
| 螺纹 WW A (G 1/8) | 8 | 25 | 15 | - |
| 螺纹 WW A (NPT 1/8) | 7 | 25 | 15 | - |
性能说明
功耗（标准版本，线圈尺寸 24.5 mm）
| 线圈 | 公称直径 [mm] | 吸合 AC [VA] | 运行 AC [VA] | 运行 AC [W] | DC 冷 [W] | DC 热 [W] | 打开 [ms] | 关闭 [ms] |
|---|---|---|---|---|---|---|---|---|
| 24 V/DC/7 W | 1.2 - 2.4 | - | - | - | 7 | 5.5 | 8...15 | 10...17 |
| 24 V/DC/5.5 W | 1.2 - 2.4 | - | - | - | 5.5 | 4.5 | 8...15 | 10...17 |
| 24 V/50 Hz/4 W | 1.2 - 2.4 | 12 | 6.5 | 4 | - | - | 8...15 | 10...17 |
