高达 99.8% 热效率
宝德（BURKERT）20076099 3361型电动二通直座控制阀是适应高要求的控制任务和使用条件的理想解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。
因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。通过久经考验的自行调整式填料函搭配可更换的 V 形圈，实现最长的使用寿命和最高的密封性。现场总线适用的 3361 型可为运营商提供诸多有用的功能，以监控流程、诊断阀门和进行预防性维护。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100, NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻 |
| 流向 | 与关闭方向相反 (阀座下) |
| 控制器版本 | 定位器或过程控制器 (可选) |
| 工作压力 | 0 至 25 bar(g), 40 bar(g) 可按需提供 |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Kv 值 | 0.1 至 140 m³/h |
| 流量曲线 | 等百分比、线性 (可按需提供) |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 移动速度 | 6 mm/s (对于 AG2 驱动力 1,300 N), 4 mm/s (对于 AG2 驱动力 2,500 N), 3 mm/s (对于 AG3 驱动力 7,700 N 和 10,000 N) |
| 工作电压 | 24 V DC ± 10 % (最大残余波纹度 10 %) |
| 介质温度 | -40 °C 至 +230 °C |
| 防护等级 | IP65/IP67 (DIN EN 60529), NEMA 4X |
材料
| 组件 | 材料 |
|---|---|
| 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 阀杆密封件 | PTFE V形圈(实心)带弹簧补偿 |
| 导杆 | 不锈钢 1.4404 (316L) |
| 填料函管 | 不锈钢 1.4401 (316) |
| 阀体密封件 | 石墨或 PTFE |
| 阀座密封件 | 不锈钢 1.4571(可选硬化)、PTFE 或 PEEK 密封垫圈 |
| 调节锥 | 不锈钢 1.4571(可选硬化) |
| 阀座 | 不锈钢 1.4571(可选硬化) |
| 阀体 | 不锈钢 CF3M |
尺寸
执行机构 AG2
INFO
尺寸 mm，除非另行说明。不带紧密关闭功能的尺寸：在关闭位置，执行机构额外升高约 2 mm。
| DN | NPS | H1 标准版本 | H2 现场总线版本 |
|---|---|---|---|
| 10 | 3/8 | 417 | 489 |
| 15 | 1/2 | 417 | 489 |
| 20 | 3/4 | 423 | 495 |
| 25 | 1 | 446 | 518 |
| 32 | 1 1/4 | 474 | 546 |
| 40 | 1 1/2 | 479 | 551 |
| 50 | 2 | 485 | 557 |

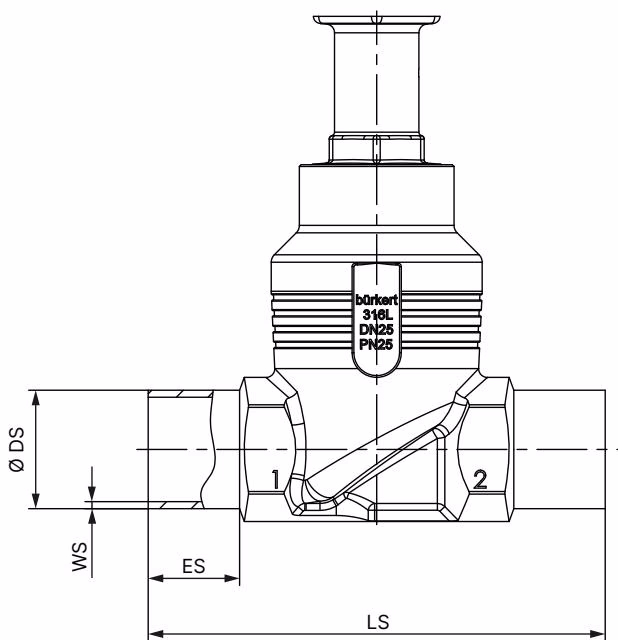

带焊接接口的阀体
| DN | ES | LS | DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B (∅ DS / WS) |
|---|---|---|---|
| 10 | 20 | 90 | 17.2 / 1.6 |
| 15 | 20 | 90 | 21.3 / 1.6 |
| 20 | 20 | 100 | 26.9 / 1.6 |
| 25 | 26 | 130 | 33.7 / 2.0 |
| 32 | 26 | 140 | 42.4 / 2.0 |
| 40 | 26 | 150 | 48.3 / 2.0 |
| 50 | 26 | 175 | 60.3 / 2.0 |
性能说明

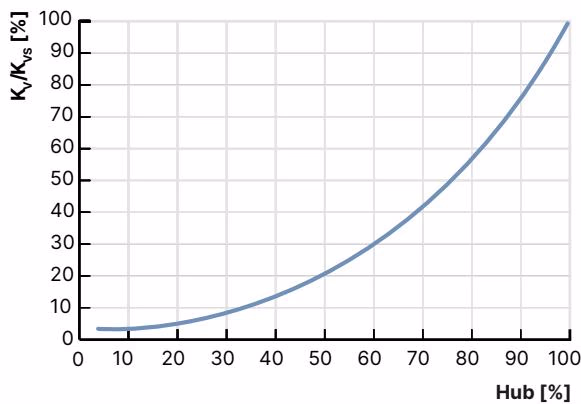

流量特性
- 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。
- 理论调节比：Kvs / Kva。

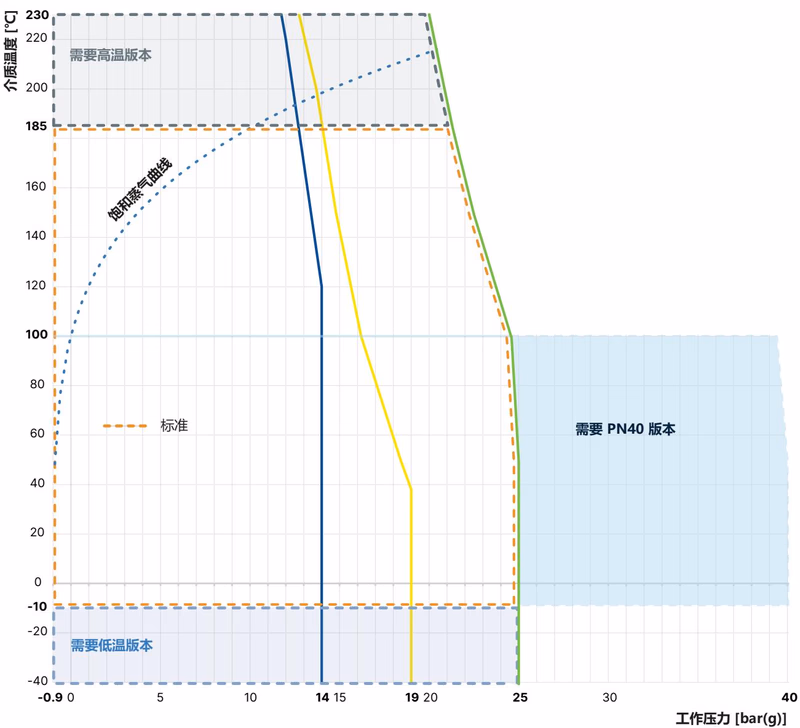

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
产品特征和结构
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。设备可以选配 SAFEPOS energy-pack 储能装置。在断电的情况下，它为执行机构提供必要的能量，以使阀门移动到所需要的安全位置。
维护与保养
WARNING
因高压导致受伤风险。 在系统或设备上工作之前，请关闭压力并排空管路。
更换调节锥
- 将操作状态设置为“手动 (MANUAL)”。
- 将阀门移动到打开位置。
- 关闭电源电压。等待 LED 发光环熄灭。
- 从阀体上拆下执行机构。
- 用合适的插销冲头敲出插销，并拆下调节锥。
- 将新的调节锥连接在阀杆上，对齐孔位，小心地将插销敲入。
- 将执行机构安装到阀体上并接通电源。
- 运行 X.TUNE 功能以调整位置控制。
更换密封套件
TIP
为了确保设备无故障安全运行：在拆卸过程中，不得损坏调节锥的密封表面和锥体轮廓。
- 按照步骤拆下执行机构和调节锥。
- 将执行机构底部夹在固定装置中，拧下下部导杆。
- 使用合适的工具小心地压出填料函组件，注意不要损坏上部导杆。
- 使用随附的许可润滑剂（例如 Klüberpaste UH1 96-402）润滑新填料函的 V 形圈。
- 按正确顺序逐个插入新填料函的部件。
- 拧入导杆并遵守规定的拧紧扭矩（例如 DN 25 为 25 Nm）。
- 重新组装调节锥和执行机构，然后运行 X.TUNE 功能。
