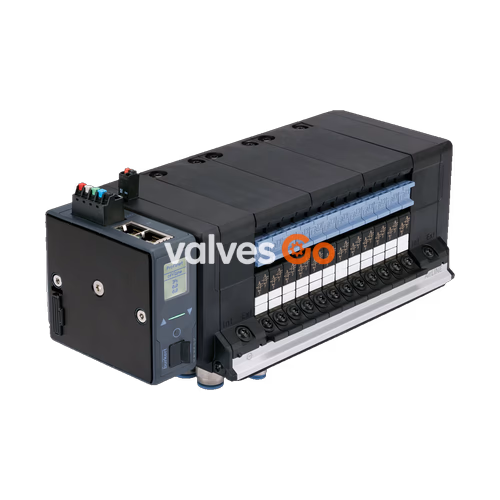

宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高，由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 中间供排气模块 | 在 16/20/24 阀槽时已选此模块 |
| 性能数据 | 说明 |
|---|---|
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 $Q_{Nn}$ 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 热插拔功能流量 | 流量减少约 3% |
| 额定运行模式 | 连续运行 (100% ED) |
| 电气参数 | 说明 |
|---|---|
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| DI 接点 | 最大可配 48 DI |
| 环境与安装 | 说明 |
|---|---|
| 环境温度 | -10 °C 至 +55 °C |
| 存放温度 | -20 °C 至 +60 °C |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |

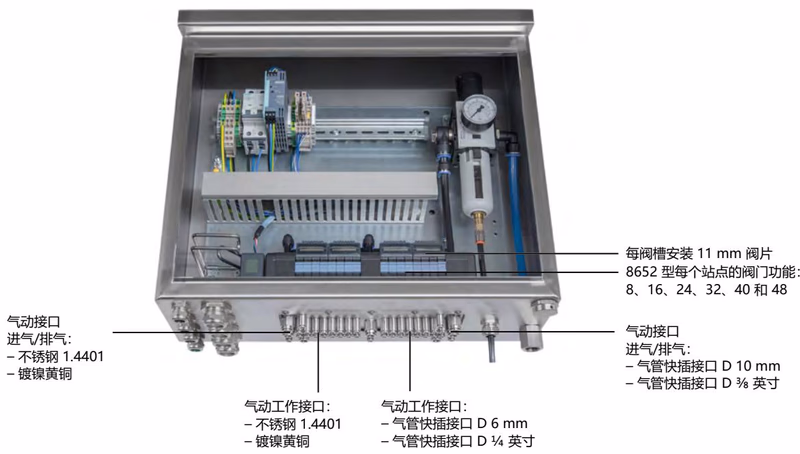

铝质快装底板 AirLINE Quick

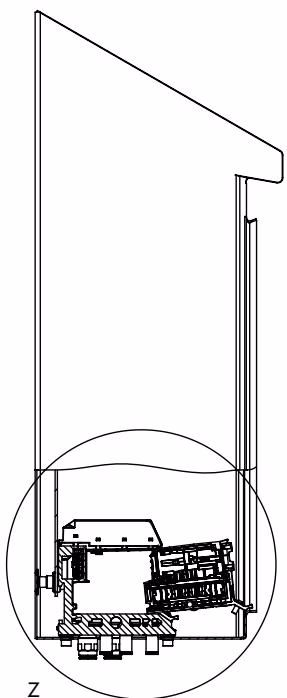

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
回路功能
标准功能
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| C (WW C) | 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| D (WW D) | 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀，伺服辅助，带手动开关，中封式 |
| M (WW M) | 三位五通电磁阀，伺服辅助，带手动开关，中压式 |
| N (WW N) | 三位五通电磁阀，伺服辅助，带手动开关，中泄式 |
| Z (WW Z) | 二位五通电磁阀，伺服辅助，带 2 个线圈和手动开关的脉冲版本。通过接口 (1) 加压。 |
SIA 版本（用于与安全相关的关闭）
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| C (WW C) | 2 个二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助。通过接口 (1) 加压。 |
| L (WW L) | 三位五通电磁阀，伺服辅助，中心位置所有连接均锁定 |
认证和符合性
- 防爆 (可选)： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
- 北美 (可选)： 美国和加拿大的 UL 列名认证 (UL 61010-1)。美国和加拿大危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。
- CCC (可选)： 中国强制认证，适合在中国引进并用于危险应用。
外形尺寸

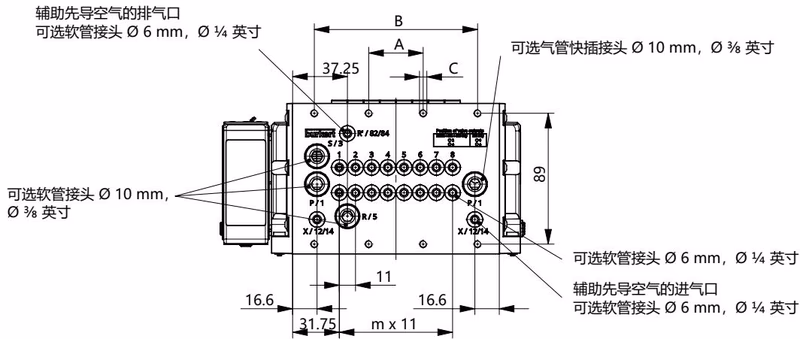

4 阀槽、8 阀槽和 12 阀槽版本

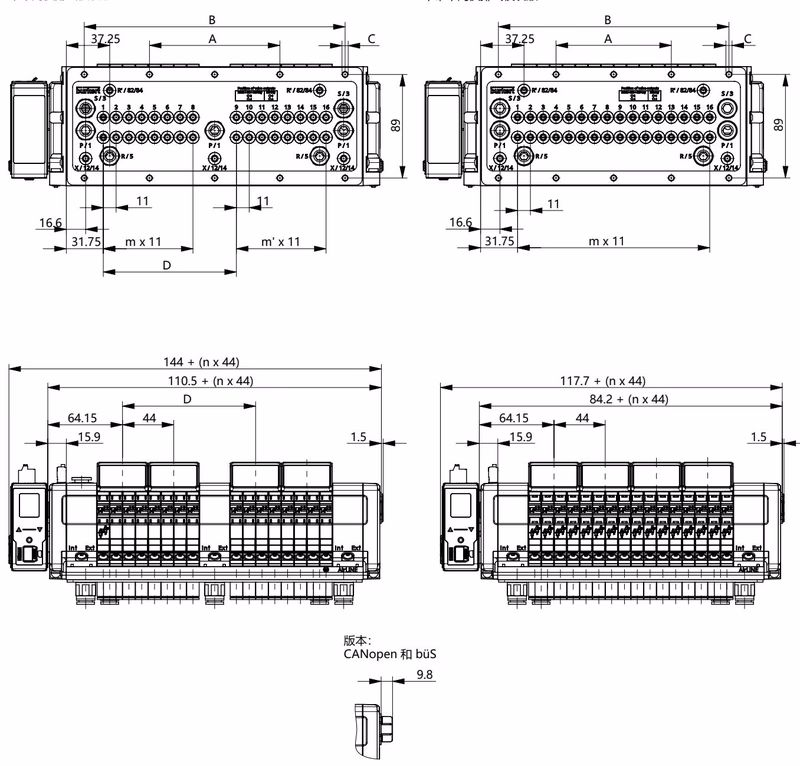

16 阀槽、20 阀槽和 24 阀槽版本
连接方式
通信和显示屏电源
根据接口分配连接 5 针弹簧端子排 (可行的电缆横截面积：≤ 1.5 mm²)。
| 引脚 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | 24 V DC |
| 2 | 白色 | CAN_H (büS 接口) |
| 3 | 绿色 | 屏蔽层 |
| 4 | 蓝色 | CAN_L (büS 接口) |
| 5 | 黑色 | 0 V DC |
气动阀的电源
接口板拥有一个 2 针弹簧端子排，气动阀与主通讯模块电源应各自独立供电。
| 接线端子 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | AUX 24 V |
| 2 | 黑色 | 0 V DC |

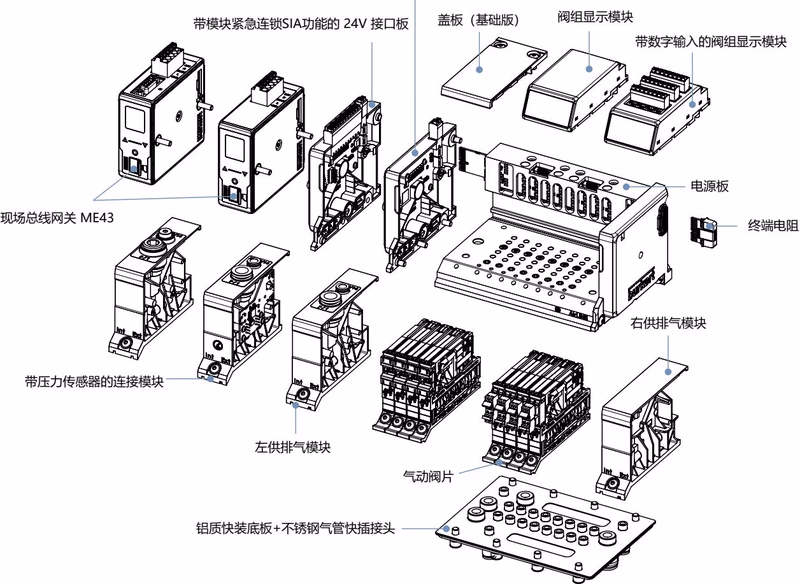

产品组成和结构
带 DI 接点的显示模块（可选）
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。
用于安全关闭的 6534 型阀门，SIA 版本（可选）
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

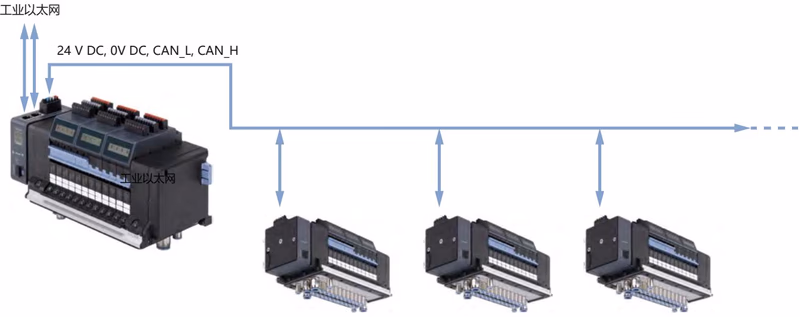

配置示例
潜在爆炸区域中的安全提示
电压导致危险
- 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS、数字输入等功能，连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能。
静电电荷危险
- 采取适当措施确保潜在爆炸区域不会出现静电电荷。
- 只能用湿布或防静电布轻轻擦拭来清洁设备表面。
一般性使用的特殊条件
- 对于防爆保护型式“ec”，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 防爆保护型式“ec”适用要求的箱体中，且箱体防护等级至少为 IP54。
- 对于防爆保护型式“tc”(粉尘)，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-31 防爆保护型式“tc”适用要求的箱体中，且箱体防护等级至少为 IP6X。
- 只能在如 IEC 60664-1 规定的污染等级至少为 2 级的区域内使用设备。
