宝德 (Burkert) 20085887 Type 2101 气动两通截止阀 ELEMENT 专为分散式过程自动化而优化，即使在恶劣的运行条件下也能满足实际需求。该特定型号配备 DN15 NPT 1/2 内螺纹接口、不锈钢阀体和 PTFE 阀座密封。它采用控制功能 A（常闭），额定压力范围为 0 至 25 bar，介质温度范围为 0 °C 至 160 °C。

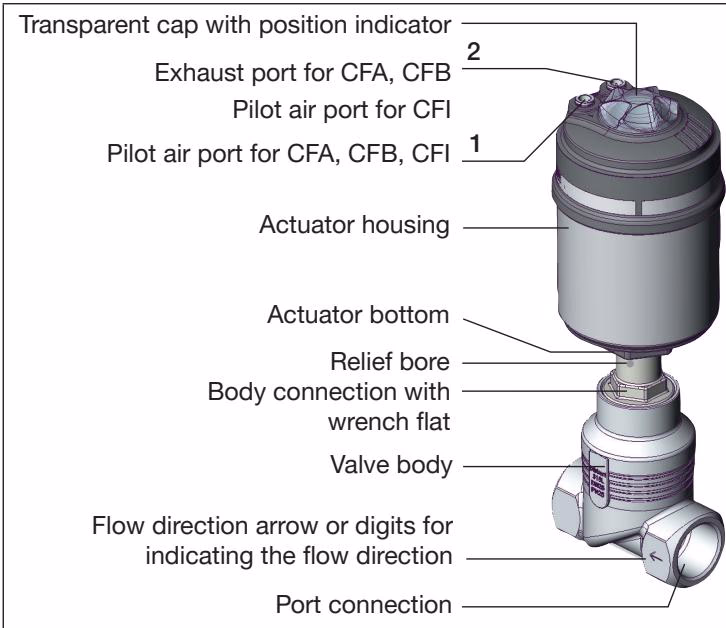

其独特的设计允许在所有扩展阶段轻松集成自动化单元，从电气/光学位置反馈到气动控制和集成现场总线接口。通过经过验证的自调节 V 型密封填料函，实现了最长的使用寿命和密封性。高度集成的系统具有紧凑平滑的设计、集成的先导空气通道、IP65/67 和 NEMA 4X 防护等级以及高耐化学性。

控制功能

控制功能	说明
控制功能 A (CF A)	气动两通开关阀。流向在阀座下方。通过弹簧力常闭。
控制功能 B (CF B)	气动两通开关阀。流向在阀座下方。通过弹簧力常开。
控制功能 I (CF I)	通过交互加压实现驱动功能。

WARNING

当流向在阀座上方时，存在管道和设备破裂的损坏风险。 在液体介质的情况下，可能会发生水锤现象，导致管道和设备破裂。请勿将流向在阀座上方的阀门用于液体介质。

阀座下方流向

根据型号的不同，阀门通过弹簧力（控制功能 A，CFA）或先导压力（控制功能 B 或 I，CFB 或 CFI）逆介质流向关闭。由于介质存在于旋转阀瓣下方，工作压力有助于阀门的开启。

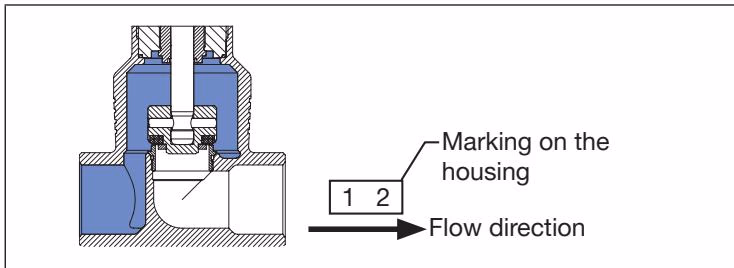

阀座上方流向

阀门通过弹簧力（控制功能 A，CFA）顺介质流向关闭。由于工作压力在旋转阀瓣上方，它有助于阀门关闭，并有助于密封阀座。阀门通过先导压力开启。

认证与合规性

• 防爆保护： ATEX / IECEx (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db)。
• 饮用水： 适用于饮用水应用。材料符合饮用水接触材料评估原则 (UBA)。
• 食品和饮料/卫生： FDA、USP、EC 1935/2004 法规、中国食品 GB 标准。
• 其他： DNV GL 船级社认证、氧气适用性、燃料气体、氢气适用性、TA Luft。

材质

部件	材质
执行机构外壳	PPS
执行机构壳体	不锈钢 1.4561 (316Ti)
活塞密封	FKM
弹簧	不锈钢 1.4310
阀杆填料	PTFE V 型环（填充），带弹簧补偿
阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
阀体密封	石墨，PTFE（可选）
旋转阀瓣	不锈钢 1.4401 (316)/1.4404 (316L)
阀座密封	PTFE，PEEK（可选）
阀体	不锈钢 316L / CF3M

尺寸

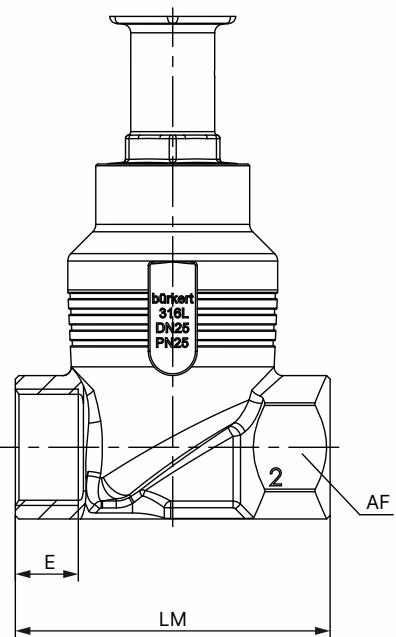

螺纹连接阀体

DN	NPS	G	NPT	RC	LM	AF
10	3/8	12	10.3	10.1	65	27
15	1/2	14	13.7	13.2	65	27
20	3/4	16	14	14.5	75	34
25	1	18	16.8	16.8	90	41
32	1 1/4	20	17.3	19.1	110	50
40	1 1/2	22	17.3	19.1	120	55
50	2	24	17.6	23.4	150	70

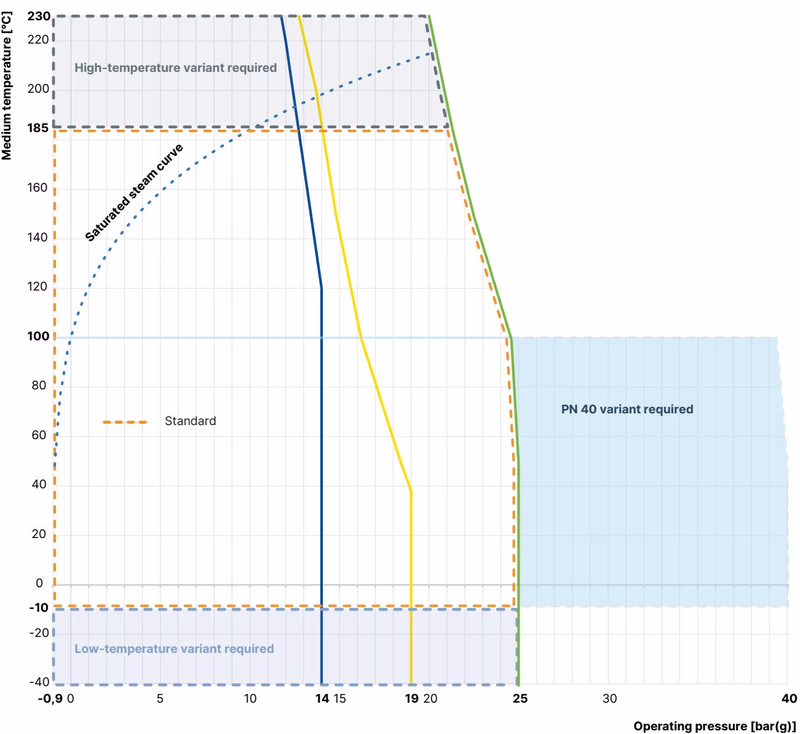

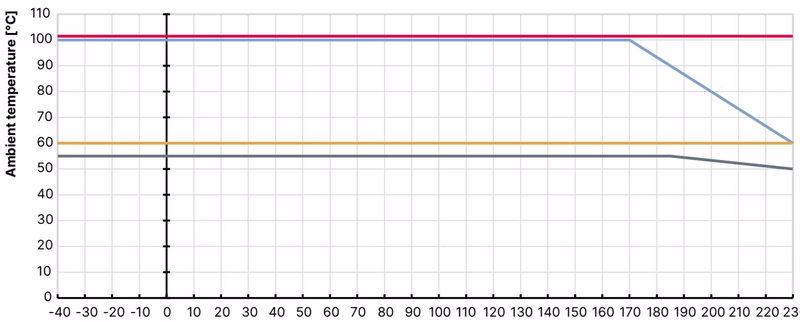

运行限制

除了最大工作压力外，Bürkert 过程阀的运行范围还受到相关标准规定的公称压力的限制。

安装注意事项

DANGER

系统或设备内高压导致的受伤风险。 在对系统或设备进行操作之前，请关闭压力并排空管道。

• 安装位置必须易于接近，并为设备的安装、拆卸和维护提供足够的间隙。
• 仅可通过阀体和气动执行机构提升重型阀门，切勿通过控制单元提升。
• 在连接阀门之前，确保管道已对齐。
• 观察流动方向。遵守铭牌上的信息。
• 截止阀可以安装在任何位置，最好使执行机构朝上。

TIP

旋转执行机构 通过将执行机构旋转 360°，可以无缝对齐接口的位置。旋转执行机构时，阀门必须处于开启位置，以防止损坏阀座密封或阀座轮廓。
