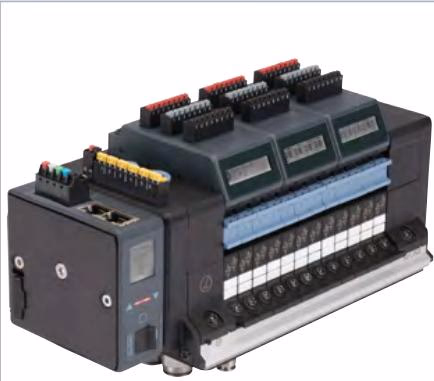

宝德（Burkert）8652 型（订货号 20110864）是一款专为过程自动化优化的 12 阀槽 AirLINE 阀岛。该特定配置配备 AirLINE Quick 铝制适配器板、黄铜 D10 进气接口和黄铜 D6 工作接口。它支持工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic），工作压力范围为 -1 至 10 bar，环境温度范围为 -10 °C 至 55 °C。系统在排气管道中集成了止回阀，以防止因压力峰值导致意外动作，并支持气动热插拔（HotSwap）功能。

阀岛配置 (订货号 20110864)

此特定型号出厂预配置如下：

位置	配置
阀位 1-8	2x 二位三通 WWC (作用方式 C)
阀位 9-12	盲板阀
进气接口	D10 (黄铜)
工作接口	D6 (黄铜)
AirLINE Quick 材质	铝
辅助先导空气	内部
左右附加供气	气管快插接口 D6 和 D10

常规技术参数

属性	参数值
外壳材质	PA (聚酰胺)
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
额定运行模式	连续运行 (100% ED)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
每个阀门的额定电流	29 mA (功率下降后 10 mA)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防护等级	IP20 (在封闭电控柜内用铝质快装底板安装时 IP65)

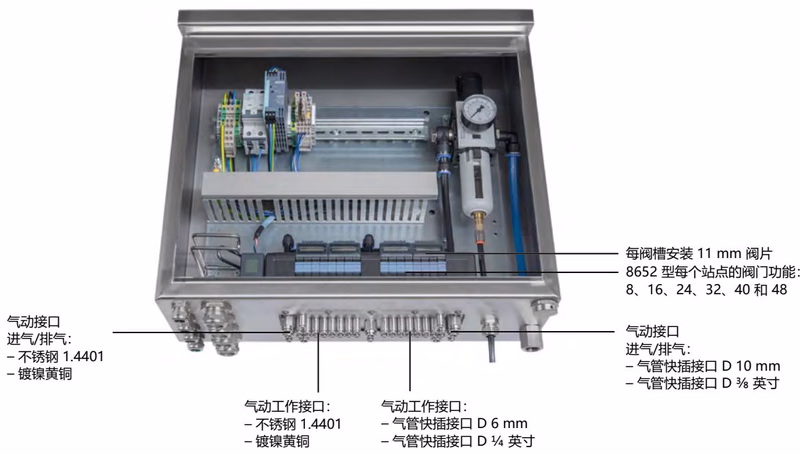

AirLINE Quick 适配器

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势

• 在控制柜中占用空间更少，由此可使用更紧凑的控制柜。
• 通过直接在控制柜底板上连接软管接头，减少安装工作。

认证和符合性

• 防爆: 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
• 北美 (美国/加拿大): UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No. 61010-1)。危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
• 中国强制认证 (CCC): 具有此防爆认证的产品适合在中国引进并用于危险应用。

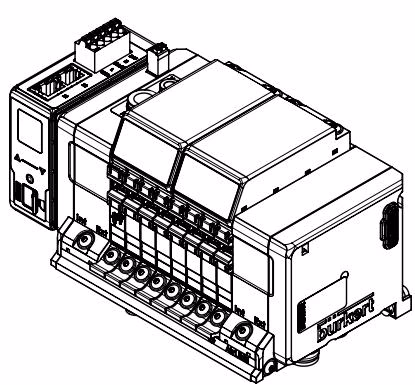

外形尺寸

以下尺寸适用于 12 阀槽版本：

版本	A	B	C	m	n
12 阀槽	77 mm	154 mm	10 x M5	11	3

通讯总线接口

该型号配备工业以太网接口（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic），通过 X1 和 X2 RJ45 端口连接。

引脚	分配
1	TX+
2	TX-
3	RX+
6	RX-
4, 5, 7, 8	未分配

潜在爆炸区域中的安全提示

• 电压导致危险: 在设备或系统上进行作业之前，先断电。防止重新接通。
• 热插拔限制: 禁止在当前爆炸性环境中使用热插拔功能。如果可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境，则在此期间允许借助热插拔移除/插入阀门。
• 静电电荷: 如果带静电的设备或人员突然放电，潜在爆炸区域会有爆炸的危险。采取适当措施确保潜在爆炸区域不会出现静电电荷。
