宝德（BURKERT）2933 型 (SKU 20115523) 手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构可配备不锈钢或塑料膜片底座，确保在卫生或腐蚀性环境中的可靠使用。利于流动的无死区阀体能够实现高流量值，用途广泛。执行机构具有紧凑的可高压灭菌设计，并配备了直观的集成式位置指示器、可重复的行程指示器和一个可调节的关闭限位装置。

常规技术参数

产品特征	说明
锻造阀体 (VS)	锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE
膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)
执行机构	不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢
膜片尺寸	8 至 100
标准表面质量 (VS)	内部电解抛光: Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4)。内部机械抛光: Ra ≤ 0.5 μm (ASME BPE SF1)
工作介质	中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质
介质温度 (EPDM)	-10 至 +143 °C (+150 °C 下蒸汽灭菌 60 分钟)
环境温度	-10 至 +130 °C (短时间内高达 +150 °C)，可高压灭菌

认证和符合性

• 防爆认证: ATEX / IECEx 作为 2 类设备适用于 1/21 区和 2/22 区 (适用于变量代码 PX51)。
• 食品与卫生: 符合 3-A Sanitary Standards Inc.、FDA 联邦法规、USP Class VI 以及 EC 1935/2004 法规。

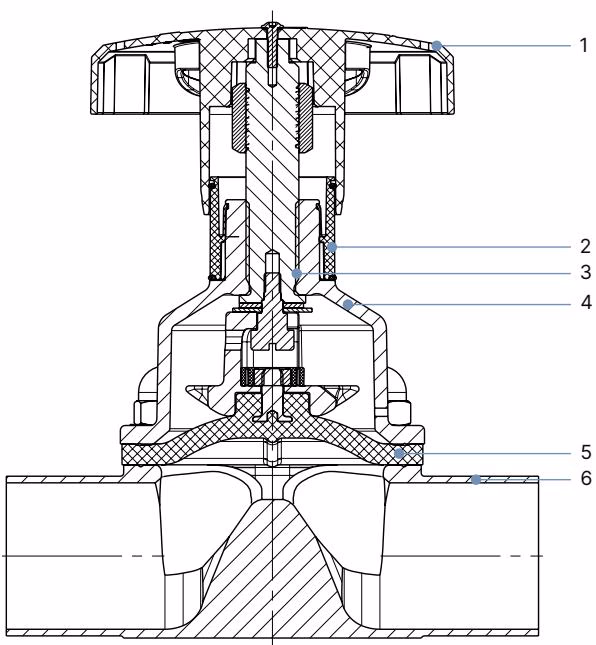

材料说明

编号	元件	材料
1	手轮	聚苯硫醚 (PPS), 不锈钢 1.4308
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢 1.4308, 聚苯硫醚 (PPS)
5	膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)

功能与位置指示器

通过手动操作手轮，力通过阀杆传递，从而打开或关闭阀门。逆时针转动手轮可打开阀门，顺时针转动则关闭阀门。

逆时针转动手轮时，随着阀门进一步打开，黄色的位置指示器及其上的刻度会显露出来。手轮上的刻度决定了手轮的旋转位置（2933 型为 30 个位置）。

尺寸：带卡盘接口的锻造阀体 (VS)

注意：尺寸单位为 mm，除非另行说明。下表展示了 ASME BPE 尺寸作为代表性选择。

膜片尺寸	管道接口 英寸	∅D1	s	∅D2	L	h	H
8	1/2"	12.7	1.65	25.0	89	9.3	18.8
15	3/4"	19.05	1.65	25.0	89	12.05	23.75
20	3/4"	19.05	1.65	25.0	117	16.0	30.3
25	1"	25.4	1.65	50.5	114	19.0	37.0
40	1 1/2"	38.1	1.65	50.5	140	27.6	52.4
50	2"	50.8	1.65	64.0	159	35.5	68.3

性能说明

流量特点 (Kv 值 水)

膜片尺寸	管道接口 (ASME BPE)	Kv 值 (水) [m³/h]
8	1/2"	1.5
15	3/4"	6.5
20	3/4"	8.4
25	1"	15.5
40	1 1/2"	37
50	2"	66

最大允许介质压力

膜片尺寸	最大静态工作压力 [bar]	拧紧扭矩 (EPDM/FKM) [Nm]
8	10	0.6
15	10	0.8
20	10	0.9
25	10	1.2
32	10	2.5
40	10	4.5
50	10	6.0

安全提示

• 高压和介质泄漏会导致受伤危险： 在对设备或系统进行作业前，请关闭压力。对管路进行排气或排空。
• 超压有爆裂危险： 请勿超过最大介质压力。遵守铭牌上的规格。

安装建议

安装人员和操作人员有责任确保自排空。倾斜角度应与管道的倾斜角度一致。阀体接口上的标记可作为定位辅助，该标记必须朝上。
