宝德（BURKERT）23541 (0331 型) 是一种直动式介质分离的枢轴电枢阀，设计用于控制、切断和计量中性及腐蚀性介质。该型号提供两位两通和两位三通版本，此特定型号为两位三通常闭阀（作用方式 C），配备 Bürkert 专用法兰版本 (SFB)。电磁线圈系统与介质之间用隔膜隔开，因此该阀门特别适用于腐蚀性酸和碱等危险介质。

电磁线圈采用高度耐化学腐蚀的环氧树脂压制而成。0331 型系列配备了操作方便、坚固耐用的手动操作组件，可用于调试和检测。

主要特点

• 直动式介质分离阀门，公称直径达 DN4
• 带 Bürkert 专用法兰版本 (SFB) 的先导控制阀
• 免维护的枢轴电枢技术
• 手动操作组件操作方便、坚固耐用
• 提供防爆版本

常规技术参数

产品特征	规格
公称直径	DN 2...DN 4 (型号 23541: 3.00 mm)
回路功能	A、B、C、D、E、F 和 T (型号 23541: C - 常闭)
阀体材料	黄铜、不锈钢 (1.4401)、PP、PEEK (型号 23541: 不锈钢)
密封材料	EPDM、FKM、FFKM、NBR (型号 23541: EPDM)
电磁线圈绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED (对于黄铜和不锈钢)
电压	24 V DC (型号 23541), 24 V 50 Hz, 110 V 50 Hz, 230 V 50 Hz, 120 V 60 Hz, 240 V 60 Hz
电压允差	±10%
管道接口	底板连接式符合 Bürkert 标准
防护等级	IP65 (带电气连接插头)
安装位置	任意，建议执行机构朝上
环境温度	最高 +55 °C

TIP

为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器 (≤ 500 µm)。

回路功能

图标	说明
	作用方式 A (WW A) 二位二通电磁阀 直动式 在断电位置关闭
	作用方式 B (WW B) 二位二通电磁阀 直动式 在断电位置打开
	作用方式 C (WW C) 二位三通电磁阀 直动式 在断电位置关闭
	作用方式 D (WW D) 二位三通电磁阀 直动式 在断电位置打开
	作用方式 E (WW E) 二位三通混合阀(电磁阀)
	作用方式 F (WW F) 二位三通分配阀(电磁阀) 直动式
	作用方式 T (WW T) 二位三通电磁阀 直动式 任意流向 在断电位置关闭

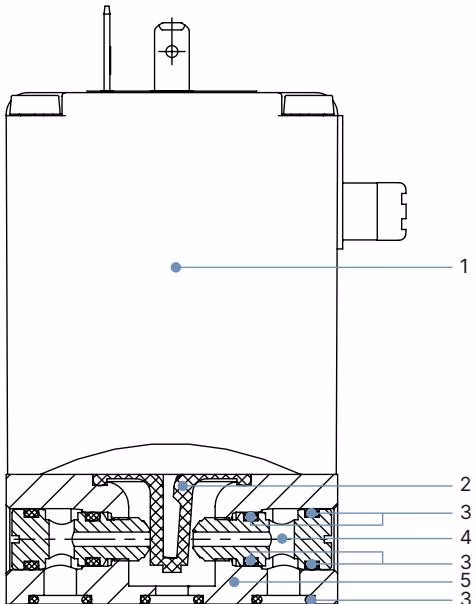

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	膜片	EPDM、FKM、FFKM、NBR
3	O型圈	EPDM、FKM、FFKM、NBR
4	阀座	黄铜、不锈钢 (1.4401)、PP (聚丙烯)、PEEK
5	阀体	黄铜、不锈钢 (1.4401)、PP (聚丙烯)、PEEK

性能说明

压力范围和流量 (标准版本 - 黄铜阀体、不锈钢阀体或 PEEK 阀体)

作用方式	DN	Kv值(水) DC [m³/h]	Kv值(水) AC [m³/h]	压力范围 标准 [bar]	压力范围 真空 [bar]
A / B / C / D / F	2	0.08	0.10	0...16	-0.98...10
A / B / C / D / F	3	0.12	0.15	0...10	-0.98...6
A / B / C / D / F	4	0.15	0.18	0...5	-0.98...3
E	2	0.08	0.10	0...10	-0.98...8
E	3	0.12	0.15	0...6	-0.98...5
E	4	0.15	0.18	0...3	-0.98...2.5
T	2	0.08	0.10	0...12	-0.98...8
T	3	0.12	0.15	0...8	-0.98...5
T	4	0.15	0.18	0...4	-0.98...3

WARNING

对于 FKM 和 FFKM 密封材料，最大介质压力下降至 12 bar。
