宝德（BURKERT）329673（Type 3361）是一款创新的电动二通直座控制阀，专为高要求的控制任务和使用条件而设计。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。
执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，Type 3361 在恶劣的环境条件中使用也毫无问题。现场总线适用的 Type 3361 可为运营商提供诸多有用的功能，以监控流程、诊断阀门和进行预防性维护。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100, NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻 |
| 流向 | 与关闭方向相反（阀座下） |
| 控制器版本 | 定位器或过程控制器（可选） |
| 重量 | AG2：最大 5.5 kg，AG3：最大 16 kg |
| 性能数据 | 说明 |
|---|---|
| 工作压力 | 0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Kvs 值 | 0.1 至 140 m³/h |
| 流量曲线 | 等百分比、线性（可按需提供） |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 理论调节比 | 达到 50:1 |
| 移动速度 | 6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3) |
| 电气参数 | 说明 |
|---|---|
| 工作电压 | 24 V DC ± 10 %（最大残余波纹度 10 %） |
| 防护等级 | III (DIN EN 61140) |
| 负载周期 | 100 % |
| 待机功耗 | 2 至 5 W |
| 通信和控制 | 说明 |
|---|---|
| 标准信号（模拟量） | 设定值：0/4 至 20 mA、0 至 5/10 V 和数字输入 |
| 现场总线（数字） | Bürkert 系统总线 (büS)、CANopen、EtherNet/IP、PROFINET、Modbus TCP、EtherCAT |
| 介质参数 | 说明 |
|---|---|
| 工作介质 | 蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气、氢气、碱液 |
| 介质温度 | -40 °C 至 +230 °C |
| 粘度 | 达到 600 mm²/s |
认证和符合性
- 防爆：可选 ATEX/IECEx（作为 3 类设备适用于 2/22 区）。
- 北美：可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水：可选适用于最高温度 +85 °C 的饮用水领域。
- 食品和饮料/卫生：符合 FDA、USP、EC 法规 1935/2004、中国食品 GB 标准。
- 其他：适用于氧气、氢气、TA-Luft。
材料
| 编号 | 组件 | 材料 |
|---|---|---|
| 1 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 2 | 阀杆密封件 | PTFE V形圈（实心）带弹簧补偿 |
| 3 | 导杆 | 不锈钢 1.4404 (316L) |
| 4 | 填料函管 | 不锈钢 1.4401 (316) |
| 5 | 阀体密封件 | 石墨或 PTFE |
| 6 | 阀座密封件 | 不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈 |
| 7 | 调节锥 | 不锈钢 1.4571（可选硬化） |
| 8 | 阀座 | 不锈钢 1.4571（可选硬化） |
| 9 | 阀座的 O型圈 | EPDM 或 PTFE |
| 10 | 阀体 | 不锈钢 CF3M |
尺寸
执行机构
AG2 执行机构

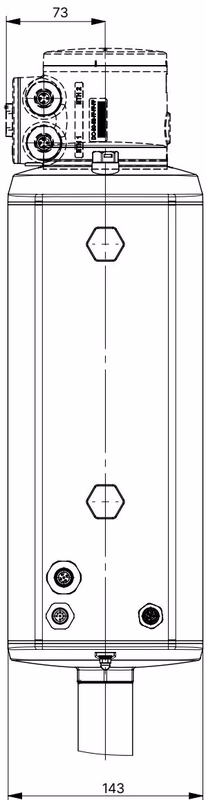

AG3 执行机构

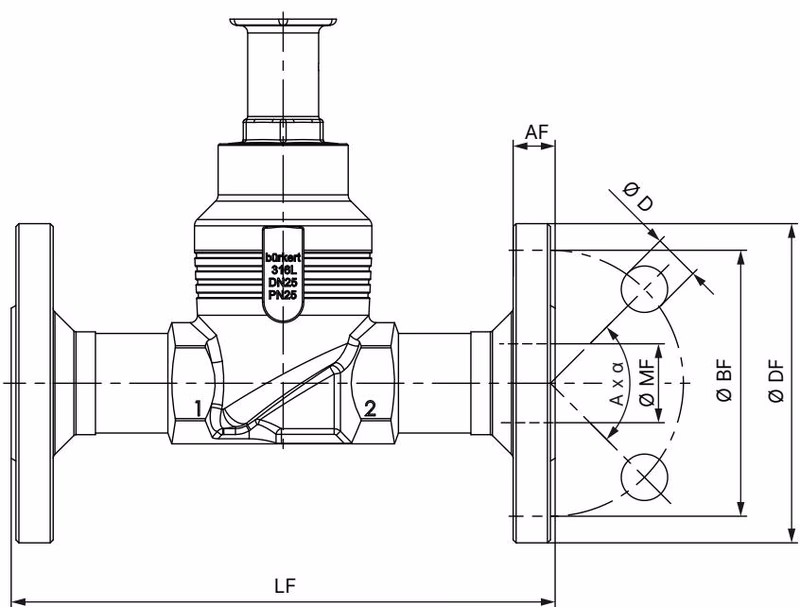

带法兰连接的阀体

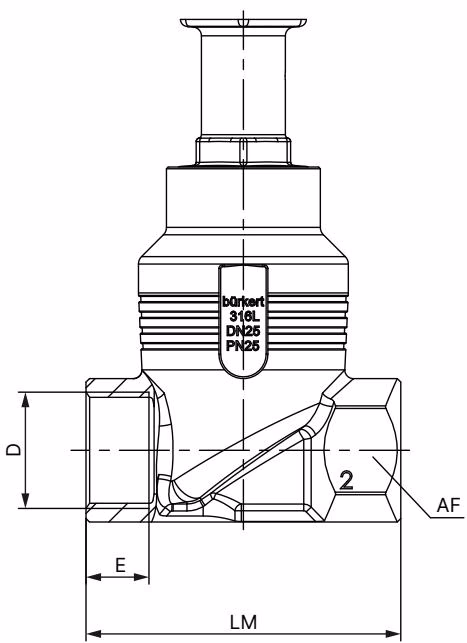

带螺纹接口的阀体

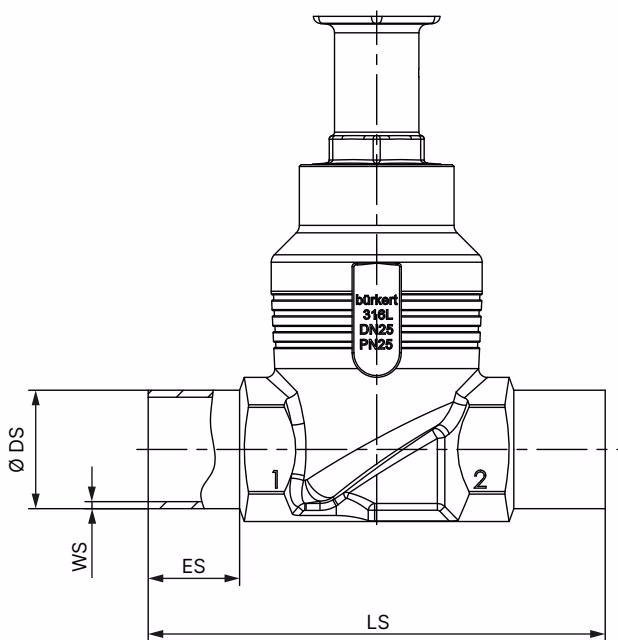

带焊接接口的阀体

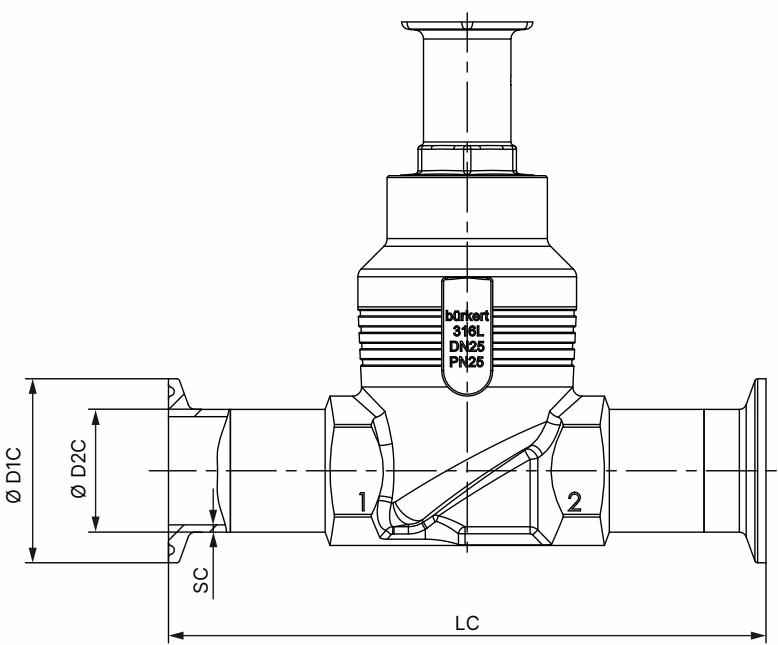

带卡盘接口的阀体
性能说明
流量特性
截止型控制阀具有等百分比流量特性曲线（符合 DIN EN 60534-2-4，线性可按需提供）。根据阀座标称尺寸，理论调节比最高可达 50:1。
阀座密封件使用极限
| 需要密封 | 泄漏等级 (DIN EN 60534-4) | 介质温度 | 阀座密封件 |
|---|---|---|---|
| 不需要 | III/IV（金属密封） | -40 °C 至 +230 °C | 不锈钢 |
| 不需要 | 针对严苛工艺条件（气蚀、侵蚀） | - | 硬化不锈钢 |
| 需要 | VI（软密封） | -40 °C 至 +130 °C | PTFE |
| 需要 | VI（软密封） | -10 °C 至 +230 °C | PEEK |
产品结构与组件
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。
SAFEPOS energy-pack 储能装置
设备可以选配 SAFEPOS energy-pack 储能装置。在断电的情况下，它为执行机构提供必要的能量，以使阀门移动到所需要的安全位置，该位置可以通过菜单进行设置。
