宝德 (Burkert) 341480 2031 型二位二通气动隔膜阀。配备不锈钢阀体、焊接接口和 EPDM 隔膜,工作压力 0-10 bar,温度 -10 至 143 °C。

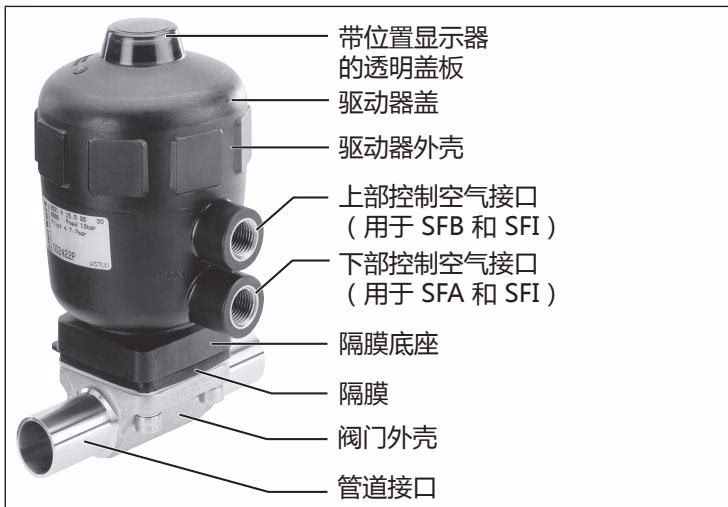

宝德(Burkert)2031 型(订货号 341480)是一款带有气动活塞驱动和薄膜密封的外控式二位二通隔膜阀。它使用中性气体或空气来控制介质的流量。经验证且坚固耐用的执行机构搭配不锈钢阀体,可在卫生或侵蚀性环境条件下使用。采用经过流量优化设计的阀体实现最小死区,高流量且用途广泛。阀门在适当的安装位置具有自动排空功能。
弹簧力(SFA)或气动控制压力(SFB 和 SFI)将产生隔膜压力元件的闭合力。动力通过连接到驱动活塞的主轴进行传递,并由此打开或关闭阀门。订货号 341480 配置为控制功能 A (SFA),即气动二位二通开/关阀,在静止位置通过弹簧力关闭。


驱动器的环境温度:
| 驱动器材料 | 驱动器尺寸 | 允许的环境温度 [°C] |
|---|---|---|
| PPS | ≤80 (F) | +5...+140 |
| PPS | 100 (G), 125 (H) | +5...+90 (短至 +140) |
| PA | ≤125 (H) | -10...+60 |
| PA | ≥175 (K) | -10...+50 |
外壳的介质温度:
| 阀体材质 | 允许的介质温度 [°C] |
|---|---|
| 不锈钢 | -10...+140 (短至 150) |
隔膜的介质温度: 指定的介质温度仅适用于不会侵蚀膜材料或使其发胀的介质。功能特性(特别是隔膜的使用寿命)可能会随着介质温度的升高而降低。不要将隔膜用作蒸汽屏障。
| 隔膜材质 | 介质温度 [°C] | 备注 |
|---|---|---|
| EPDM (AD) | -10...+143 | 蒸汽灭菌达 +150°C/60 min |
| FKM (FF) | 0...+130 | 无蒸汽/干热达 +150°C/60 min |
| PTFE (EA) | -10...+130 | 蒸汽灭菌达 +140°C/60 min |
| 高级 PTFE (EU) | -5...+143 | 蒸汽灭菌达 +150°C/60 min |
| GYLON® (ER) | -5...+130 | 蒸汽灭菌达 +140°C/60 min |

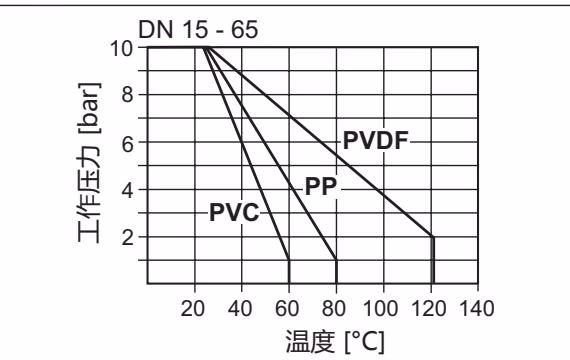

允许的工作压力取决于塑料阀壳的介质温度:

INFO
这些信息对于材料选择非常重要。请遵守允许的工作压力,具体取决于介质温度。
控制功能 A 的最大允许工作压力:
| 隔膜尺寸 | 驱动器尺寸 | 控制压力 [bar] | 最大工作压力 EPDM, FKM (动态) [bar] | 最大工作压力 EPDM, FKM (静态) [bar] | 最大工作压力 PTFE (动态) [bar] | 最大工作压力 PTFE (静态) [bar] |
|---|---|---|---|---|---|---|
| 6 | 40 (C) | 5.0–7 | 10 | 10 | 10 | 10 |
| 8 | 40 (C) | 5.0–7 | 10 | 10 | 10 | 10 |
| 15 | 50 (D) | 5.0–7 | 8.5 | 10 | - | - |
| 15 | 63 (E) | 5.0–7 | 10 | 10 | 10 | 10 |
| 20 | 63 (E) | 5.5–7 | 10 | 10 | 5 | 10 |
| 20 | 80 (F) | 5.0–7 | 10 | 10 | 10 | 10 |
| 25 | 80 (F) | 5.5–7 | 10 | 10 | 7.5 | 10 |
| 32 | 100 (G) | 5.5–7 | 10 | 10 | 8 | 10 |
| 40 | 100 (G) | 5.5–7 | 6.5 | 10 | 6 | 9 |
| 40 | 125 (H) | 5.5–7 | 10 | 10 | 10 | 10 |
| 50 | 100 (G) | 5.5–7 | 4.5 | 7.5 | 2.5 | 5 |
| 50 | 125 (H) | 5.5–7 | 8 | 10 | 7 | 10 |
| 65 | 125 (H) | 5.5–7 | 7 | 7.5 | 4 | 5 |
| 65 | 175 (K) | 5.0–6 | 8 | 10 | 5 | 6 |
| 80 | 175 (K) | 5.0–6 | 5 | 7 | 3 | 4 |
| 80 | 225 (L) | 5.0–6 | 10 | 10 | 7 | 10 |
| 100 | 225 (L) | 5.0–6 | 8 | 10 | 4 | 7 |
超压爆裂可能导致受伤

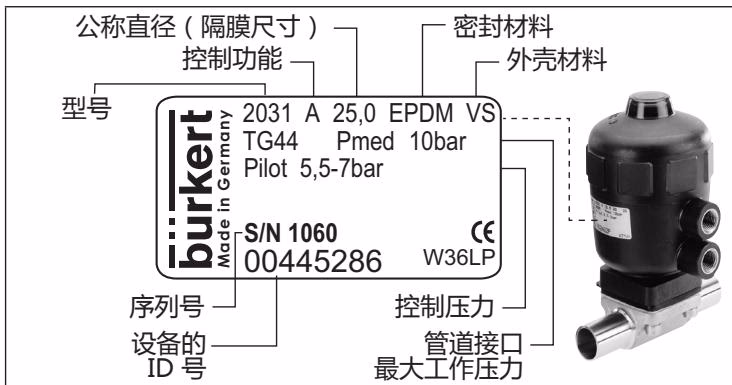

不要超过最大控制和工作压力。请注意铭牌上的信息。
控制功能 A 的最小控制压力:
| 隔膜尺寸 | 驱动器尺寸 | 最小控制压力 [bar] (在 0 bar 工作压力下) | 最小控制压力 [bar] (在最大工作压力下) |
|---|---|---|---|
| 6 | 40 (C) | 5 | 4 |
| 8 | 40 (C) | 5 | 4 |
| 15 | 50 (D) | 5 | 3.5 |
| 15 | 63 (E) | 5 | 4 |
| 20 | 63 (E) | 5.5 | 4 |
| 20 | 80 (F) | 5 | 4 |
| 25 | 63 (E) | 5 | 4.5 |
| 25 | 80 (F) | 5.5 | 4.5 |
| 32 | 100 (G) | 5.5 | 4 |
| 40 | 100 (G) | 5.5 | 4 |
| 40 | 125 (H) | 5.5 | 4 |
| 50 | 100 (G) | 5.5 | 3.5 |
| 50 | 125 (H) | 5.5 | 3 |
| 65 | 125 (H) | 5.5 | 4.5 |
| 65 | 175 (K) | 6 | 4.5 |
| 80 | 175 (K) | 6 | 5 |
| 80 | 225 (L) | 6 | 5 |
| 100 | 225 (L) | 6 | 5 |

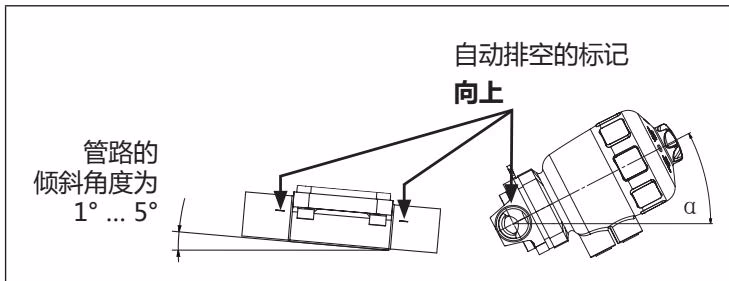

确保自动排空是安装人员和操作员的责任。安装时,必须注意自动排空:

β = 管路的倾斜角度,α = 自动排空角度,1 = 自动排空标记
隔膜或驱动器损坏
在焊接或粘接外壳之前,必须拆下驱动器和隔膜。
自然磨损的部件有密封件和隔膜。如果发生泄漏,请使用相应的备件更换易损部件。定期检查溢流孔是否溢出介质。松垂的隔膜可能会降低流量。
隔膜的使用寿命取决于隔膜材质、介质、工作压力、介质温度、驱动器尺寸和控制压力。对于 SFA,根据要切换的工作压力调整驱动器尺寸(驱动力)以延长隔膜寿命。
