宝德 BURKERT 353014 (6213型) 是一种伺服辅助式二位二通隔膜阀。膜片的弹簧连接有助于阀门的打开过程。在标准版本中，该阀门适用于液体。完全打开需要最小压差。

该阀门采用黄铜阀体，带有 G 1 1/2 内螺纹和 EPDM 密封件，工作电压为 230-240 V (50/60 Hz)。其设计公称压力范围为 0 至 10 bar，适用于温度范围在 -30 °C 至 +90 °C 之间的中性介质。

常规技术参数

产品属性	详细信息
通径	40.00 mm (DN 40)
回路功能	A (常闭)
阀体材料	黄铜
密封材料	EPDM
线圈材料	聚酰胺、环氧树脂 (绝缘等级 H)
负载周期	连续运行 100% ED
工作电压	230-240 V, 50/60 Hz
电压允差	±10%
公称压力	0 - 10 bar
介质温度	-30 °C 至 +90 °C
环境温度	最高 +55 °C
防护等级	IP65 带电气连接插头

回路功能

作用方式 A (WW A): 二位二通电磁阀，伺服辅助，在断电位置关闭 (常闭)。

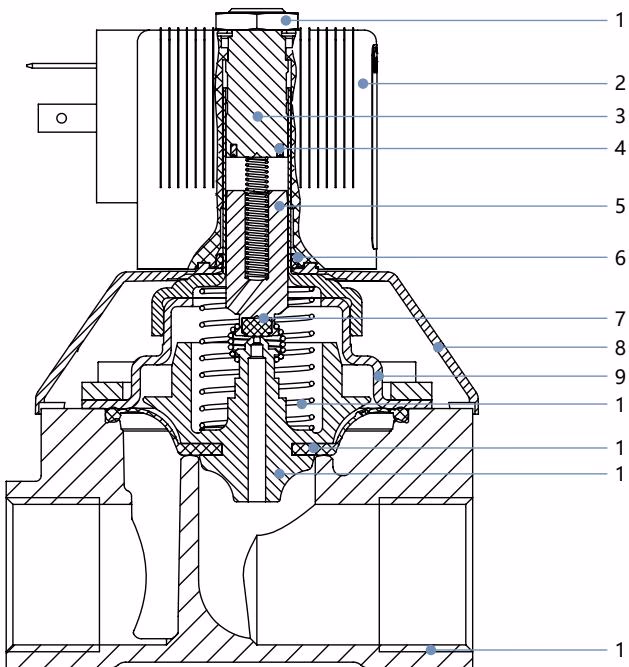

材料说明

编号	元件	材料
1	螺母	钢 (厚膜钝化, 符合 RoHS 标准), 不锈钢 1.4305, PTFE 涂覆
2	线圈	聚酰胺或环氧树脂
3	止动器	不锈钢 1.4113
4	短路环	铜 (Cu) (带黄铜阀体)
5	衔铁	不锈钢 1.4113
6	O 型圈	FKM
7	阀芯密封件	NBR、FKM、EPDM
8	保护罩	PA6
9	盖子	黄铜、不锈钢 1.4408 (适用于 DN 40)
10	弹簧	不锈钢 1.4310
11	膜片	NBR、FKM、EPDM
12	膜片支架	PPSGF40 与黄铜组合
13	阀体	黄铜

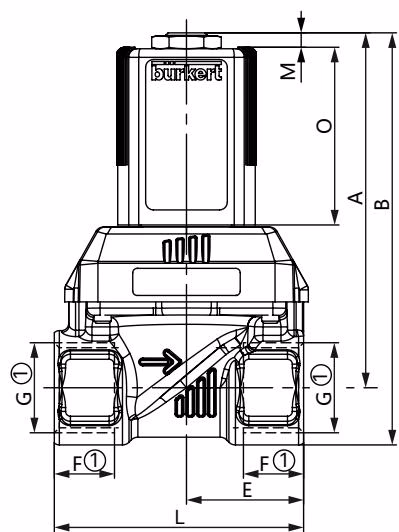

尺寸

尺寸 mm。对于 G 螺纹，尺寸 F1 和 G1 适用。

DN	A	B	C	D	E	F1	G1	L	SW	线圈尺寸
40	159.4	189.4	104.5	117	61	22	G 1 1/2	126	60	K 和 L

安全与安装

危险！

系统中的高压导致受伤风险 在松开管路或阀门之前，关闭压力并给管路排气。

触电导致受伤风险 将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

警告！

安装不当导致受伤风险 安装只能由授权技术人员使用合适的工具进行。防止系统意外启动，并在安装后确保进行受控重启。

安装前：

• 清洁管路中的任何污染。
• 在阀门入口上游安装集污器 (≤ 500 µm)。
• 安装位置：任意，最好是执行机构在顶部。

安装：

注意！

断裂危险 请勿将线圈用作杠杆臂。使用开口扳手将设备固定在阀体上，然后拧入管路。

• 注意流向：阀体上的箭头指示流向。
