宝德（BURKERT）358992（3361 型）是一款创新的电动二通直座控制阀，专为适应高要求的控制任务和使用条件而设计。该特定配置配备 2" ANSI B16.5 法兰接口、PTFE 阀座密封件，并在 24V DC 工作电压下运行。它配备了提供 1300 N 驱动力的 AG2 执行机构，并特别指定为氧气版本，支持 -10 °C 至 60 °C 的介质温度和 0 至 6 bar 的工作压力。该阀门提供等百分比 50:1 的调节锥型号，Kv 值为 37 m³/h（Cv 42.8 gal/min）。

3361 型带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号。介质的压力变化或波动不会影响阀门位置。封闭式设计和坚固的表面确保达到快速无残留的易清洁性这一卫生要求，而 IP65/IP67 防护等级以及较高的抗冲击与抗振动特性使其在恶劣的环境条件中使用也毫无问题。

常规技术参数

产品特征	规格
设计类型	截止型控制阀
公称直径	2" (DN 50)
管道接口	法兰 ANSI B16.5
流向	与关闭方向相反 (阀座下)
控制器版本	定位器
工作压力	0...6 bar (针对 SKU 358992)
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Kv 值 (水)	37 m³/h
流量曲线	等百分比 50:1
移动速度	6 mm/s (对于 AG2 驱动力 1300 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
工作电流	AG2: 最大 3 A (在最大负载下)
介质温度	-10 °C...+60 °C (针对 SKU 358992)
环境温度	-25 °C...+60 °C
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

根据具体配置，3361 型系列支持多种认证和符合性：

• 防爆：ATEX / IECEx (2/22 区)
• 北美：执行机构经美国和加拿大 UL 列名认证
• 饮用水：适用于饮用水领域 (UBA)
• 食品和饮料/卫生：FDA、USP、EC 法规 1935/2004、中国食品 GB 标准
• 氧气：可用于氧气 (包含在 SKU 358992 中)
• 氢气：可用于氢气
• TA-Luft：保持空气洁净的技术说明

材料

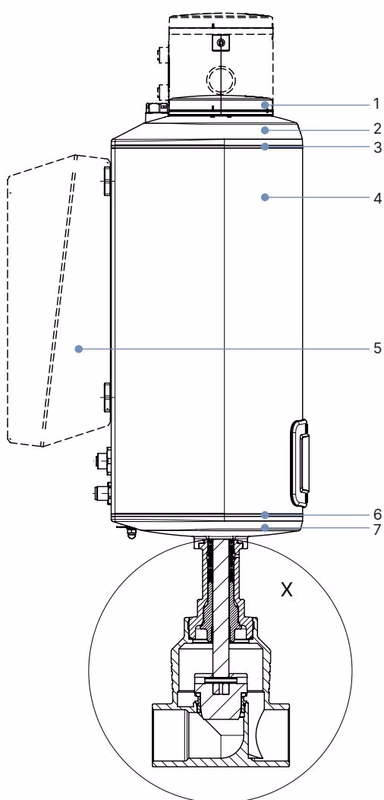

执行机构 AG2

编号	组件	材料
1	显示屏外壳/盲盖	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
2	执行机构盖	PPS
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS

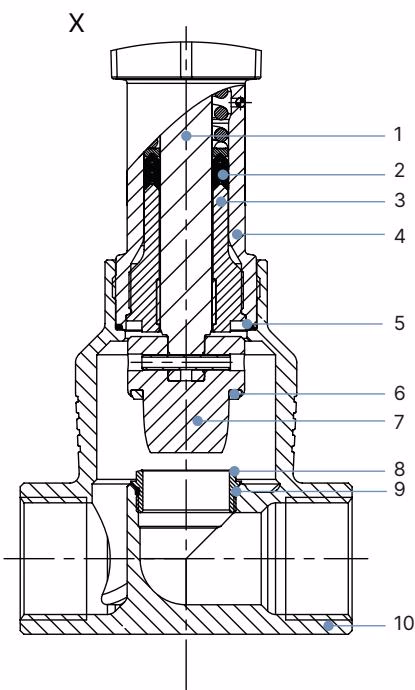

阀体

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	PTFE (针对 SKU 358992)
7	调节锥	不锈钢 1.4571 (可选硬化)
8	阀座	不锈钢 1.4571 (可选硬化)
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

性能说明

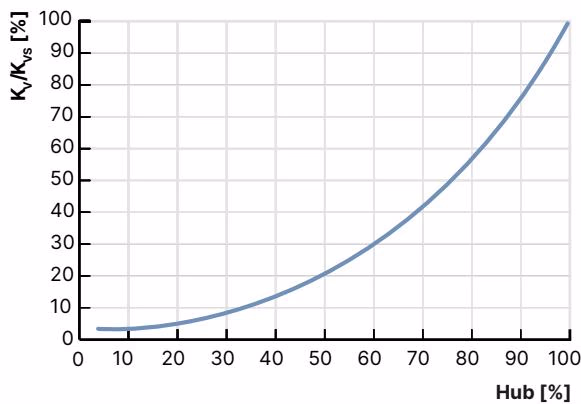

流量特性

• 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准。
• 理论调节比：Kvs / Kv0 达到 50:1。

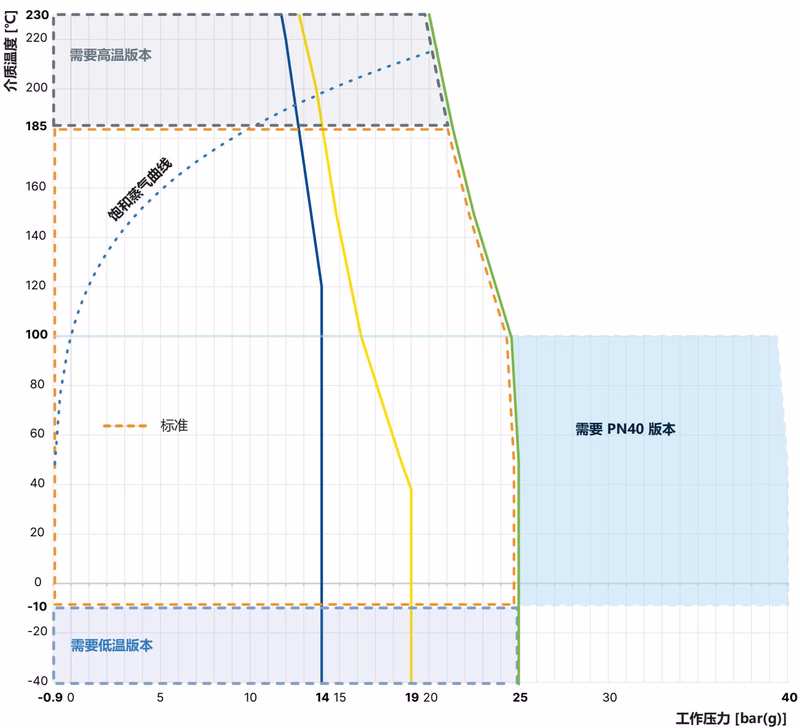

使用极限

WARNING

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。电动线性执行机构以具有最佳效率的方式设计。同时，即使在指定的最大介质压力下，其也能使阀门在断电停止状态下保持紧闭和就位。

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。目标位置由外部标准信号（模拟量）或通过现场总线（数字）指定。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。如果存在调节偏差，则通过操纵变量控制电动执行机构，并相应地更改实际位置值。
