PN25
宝德（BURKERT）2060 型配备不锈钢执行机构的气动角座阀适用于对过程环境要求高的应用。成熟的自适应阀轴密封件既能实现最长的使用寿命，也能保证良好的密封性。不锈钢执行机构是针对高要求应用而研发出的产品。采用激光焊接工艺，确保了良好的可清洁性和稳定性。在对废气进行收集的情况下，执行机构的运行可以不受环境的影响，从而实现理想的使用寿命并达到优良的卫生要求。经过优化的不锈钢角座壳体可以保证较高的流量。作为 Bürkert 过程阀模块的组成部分，可以提供完善的附件产品。
常规技术参数
| 属性 | 参数值 |
|---|---|
| 设计类型 | 角座阀 |
| 公称直径 | DN 10...DN 80, NPS 3/8...NPS 3 |
| 停电状态下的安全位置 | 关闭 (控制功能 A)，打开 (控制功能 B) |
| 流向 | 与关闭方向相反 (阀座下)，与关闭方向相同 (阀座上) |
| 工作压力 | 0 bar(g)...25 bar(g)，真空版本...-0.9 bar(g) (可选) |
| 公称压力 | PN 25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 气源压力 | 2...10.5 bar(g) (执行机构尺寸 B: 2...7 bar(g)) |
| 阀座泄漏 | 泄漏率 A (DIN EN 12266-1)，阀座密封件采用 PTFE 和 PEEK，测试介质为空气 |
| 介质 | 蒸汽、水、中性气体、酒精、油、燃料、液压液、盐溶液、碱液、有机溶剂 |
| 介质温度 | -40 °C...+230 °C |
| 环境温度 | -10 °C...+130 °C |
| 防护等级 | IP65/67 |
| 安装位置 | 任意，建议执行机构朝上 |
控制功能
根据不同的版本，阀座的关闭方向可与介质流向相同或相反。弹簧力 (CF A) 或气动控制压力 (CF B 和 CF I) 在摆板上产生关闭力。
- 控制功能 A (CF A)： 气动二位二通开/关阀。在静止位置通过弹簧力关闭。
- 控制功能 B (CF B)： 气动二位二通开/关阀。在静止位置通过弹簧力打开。
- 控制功能 I (CF I)： 通过交互加压实现执行功能。
WARNING
对于阀座上流向，爆裂的管路和爆裂的设备会导致受伤危险。 当使用液体介质时，水锤现象可能会导致管路和设备爆裂。阀座上流向的阀门不适用于液体介质。
材料说明

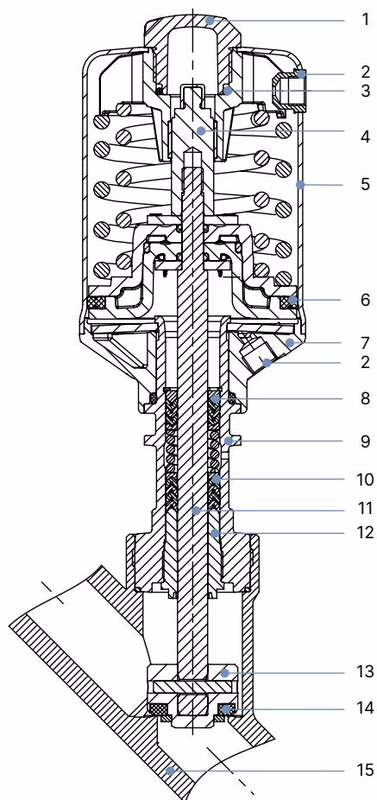

执行机构尺寸 50 (D)、70 (M)、90 (N)、130 (P)
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 可视化位置指示器 | 透明罩聚砜 PSU |
| 2 | 控制空气接口 | 螺纹套管 G 1/8 英寸不锈钢 1.4404 (316L) |
| 3 | 弹簧垫 | 不锈钢 1.4308 |
| 4 | 阀杆延伸部分 | 不锈钢 1.4104 |
| 5 | 执行机构外壳 | 不锈钢 1.4404 (316L) |
| 6 | 活塞密封件 | FKM 氟橡胶 |
| 7 | 执行机构底部(接口) | 不锈钢 1.4308 |
| 8 | 弹簧 | 不锈钢 1.4310 |
| 9 | 管道 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 10 | 填料函 | PTFE V型圈(实心)，带弹簧补偿 |
| 11 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 12 | 导杆 | PTFE(实心)用于执行机构尺寸 50(D) / PEEK用于执行机构尺寸 70(M)、90(N)、130(P) |
| 13 | 摆板 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 14 | 阀座密封件 | PTFE、PEEK(可选)、NBR(可选)、FKM(可选) |
| 15 | 阀体 | 不锈钢 CF3M |
尺寸

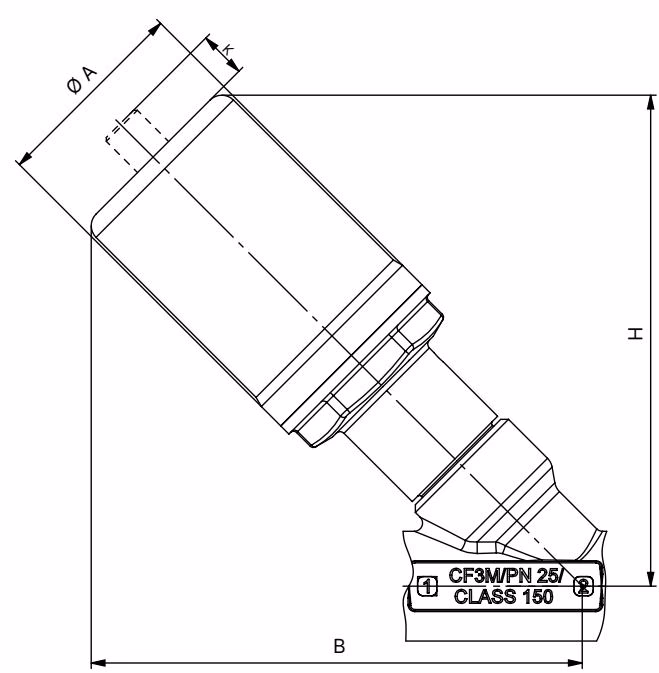

执行机构
| 公称直径 (管道接口) | 执行机构尺寸 Ø | Ø A | B/H | K | P |
|---|---|---|---|---|---|
| DN 15 (1/2") | 50 (D) | 55 | 154 | 11 | G 1/8 |
| DN 20 (3/4") | 50 (D) | 55 | 157 | 11 | G 1/8 |
| DN 25 (1") | 50 (D) | 55 | 169 | 11 | G 1/8 |
| DN 32 (1 1/4") | 70 (M) | 75 | 193 | 11 | G 1/8 |
| DN 40 (1 1/2") | 90 (N) | 96 | 242 | 14 | G 1/8 |
| DN 50 (2") | 130 (P) | 137 | 301 | 14 | G 1/8 |
(注意：尺寸单位为 mm。此处为常用尺寸节选。B、H 和 K 的尺寸为最大尺寸，最多可缩小至 6mm，具体取决于公称直径和标准。)

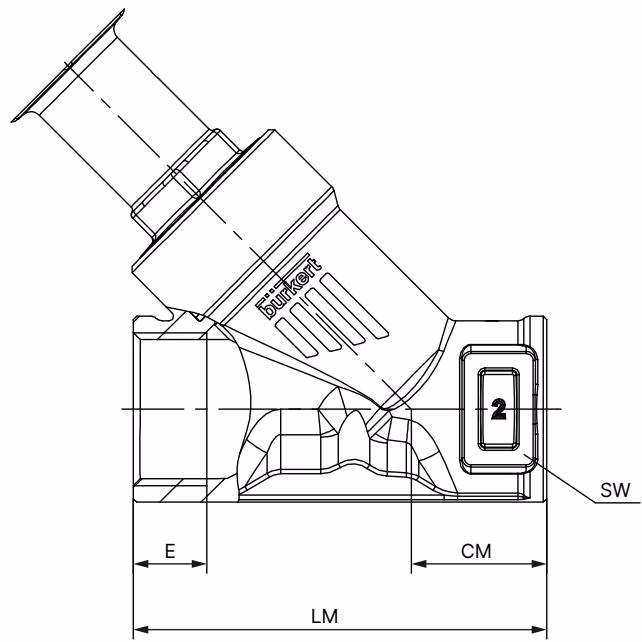

带螺纹接口的阀体
| 公称直径 | G | NPT | RC | CM | LM | SW |
|---|---|---|---|---|---|---|
| DN 15 (1/2") | 14 | 13.7 | 13.2 | 24 | 65 | 27 |
| DN 20 (3/4") | 16 | 14.0 | 14.5 | 27 | 75 | 34 |
| DN 25 (1") | 18 | 16.8 | 16.8 | 29.5 | 90 | 41 |
| DN 32 (1 1/4") | 16 | 17.3 | 19.1 | 36 | 110 | 50 |
| DN 40 (1 1/2") | 18 | 17.3 | 19.1 | 35 | 120 | 55 |
| DN 50 (2") | 24 | 17.6 | 23.4 | 45 | 150 | 70 |
性能说明

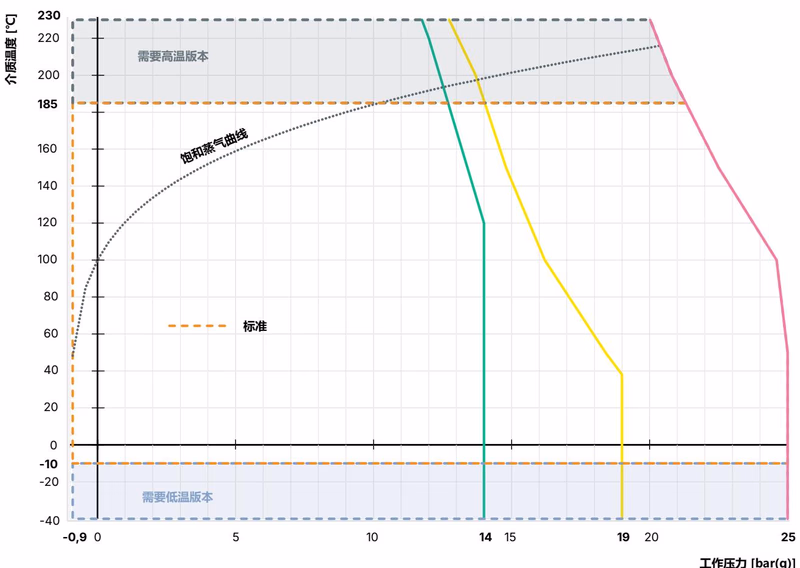

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
可选版本的使用极限
- 高温版本： 通过适配 PEEK 填料函和阀座密封件，该版本适合与蒸汽、中性气体和其他高达 +230℃ 的载热介质一起应用。
- 水版本： 对于水温高达 +200℃ 的应用，阀杆密封件的特殊配置可显著延长使用寿命。建议在 +85℃ 及以上的水温中使用。
- 真空版本： 无溢流孔，此版本适用于最低 -0.9 bar(g)。
- 低温版本： 适用于最低至 -40℃ 的介质温度。
