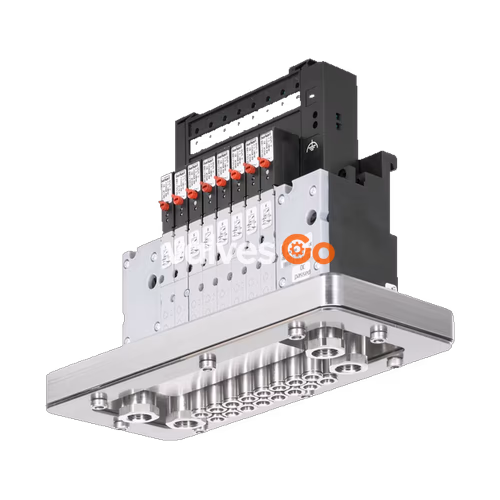

宝德（BURKERT）710357 Type 8640 气动模块化阀岛系统采用系统化的模块化结构，结合了气动和电气接口，旨在解决各种复杂的控制问题。通过将具有不同阀门数量的气动模块组合在一起，可以在一个阀岛上实现 2 到 24 个阀门功能。电气连接可通过现场总线接口、公共连接（并行连接技术）或多针接口实现。这些阀门可满足不同的应用需求。阀体和连接模块由优质塑料（聚酰胺）制成，并通过内置的卡扣连接器轻松组装。

产品连接

集中连接模块和多针模块

模块	描述
集中连接模块	通过独立绞线连接，环通接地电位，最多 24 个阀，防护等级 IP20，螺钉式端子。
多针模块阀输出	最多 24 个阀，防护等级 IP20，电气连接插头 D-Sub（2 针）。

现场总线模块

适用于 PROFIBUS DP、PROFINET IO、EtherNet/IP 和 Modbus TCP。

• 最多 24 个阀
• 防护等级 IP20
• 最多 32 个数字输入（与 EME 模块连接时）
• 带矩形插头（4 针）的电源

安装

WARNING

高压和介质泄漏会导致受伤风险。在对设备或系统进行操作之前，请关闭压力。排空或排放管道。

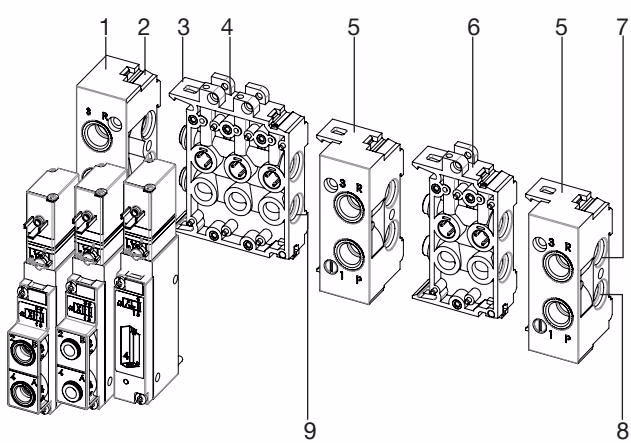

安装多个模块块

1. 从左侧的连接模块开始安装。
2. 检查模块是否完全安装，每个模块需配备 2 个 O 形圈。
3. 在接合前，在所有 O 形圈上轻轻涂抹机油或润滑脂。
4. 将要连接的模块的下部锁扣卡入前一个模块的锁槽中。确保 O 形圈正确就位。
5. 将要锁定的模块稍微向上推，并卡入上部锁扣。
6. 将 3 个 O 形圈插入阀门背面的凹槽中，并确保密封件正确安装。

TIP

被压坏的 O 形圈和型材密封件会导致模块泄漏。使用 2 个螺钉将每个阀门固定到基础模块上。推荐拧紧扭矩为 0.6 ±0.1 Nm。

阀块安装

标准导轨安装：

• 将阀块的上部凹槽挂入标准导轨（35 x 15 或 35 x 7.5 EN 50022）。
• 将下部夹紧件卡入标准导轨。
• 拧紧夹紧件上的螺钉。

墙面安装：

• 使用 M4 螺钉将阀块直接固定在墙上。

端口连接的拧紧扭矩

拧入端口连接时，请遵守以下拧紧扭矩。指定的拧紧扭矩可能会因密封系统而异。

端口尺寸	标记/功能	推荐拧紧扭矩 [Nm]	最大拧紧扭矩 [Nm]
G1/4, NPT1/4	P, R/S 连接	4...7	20
G1/8, NPT1/8	P, R/S 连接 A/B 阀门出口	3...6	7

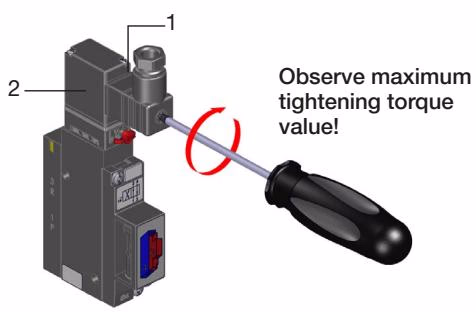

电缆插头的电气安装

1. 拧上电缆插头，遵守 0.3 Nm 的最大拧紧扭矩。
2. 检查密封件是否正确安装。
3. 连接保护导体并检查线圈和外壳之间的电气导通性。

维护与故障排除

故障	可能的原因	补救措施
阀门不切换	无工作电压或工作电压过低	检查电气连接。确保工作电压符合铭牌要求。
	手动超驰未处于零位	将手动超驰恢复至零位。
	压力供应不足或不可用	建立大容量压力供应。最小工作压力 ≥ 2 bar。
阀门切换延迟或在排气口排气	压力供应不足或不可用	建立大容量压力供应。最小工作压力 ≥ 2 bar。
	在压力建立期间，阀门未处于初始位置（断电状态）	在切换阀门之前，向阀块施加压力。
	由于消音器太小或脏污导致排气管道通风不足	使用尺寸合适的消音器或膨胀容器。清洁脏污的消音器。
阀块泄漏	模块之间缺失或压坏 O 形圈	找出泄漏点或缺失的密封件。
	阀门和底板之间的平垫圈缺失或位置不正确	插入缺失的密封件或更换损坏的密封件。
