产品概述

斯派莎克 Spirax Sarco AEL7系列电动执行器是经济高效型线性输出执行器，专为工业阀门控制设计。该系列执行器适用于Spira-Trol两通阀（L、K、J系列）、QL三通阀，同时兼容Hiter 85系列和1000系列控制阀，可满足多种工业场景的阀门驱动需求。

供货时，执行器通常已预装在控制阀上；若单独提供，需确保所选执行器具备足够推力，以在预期压差内可靠关闭二通或三通控制阀。产品支持多种电源规格、控制信号及可选配置，适配不同工况要求，且通过多项国际标准认证，保障运行安全与稳定性。

可供型号与核心配置

电源与控制信号

• 电源型号：230Vac、115Vac、24Vac、24Vdc（AEL71T、AEL72T无24Vdc版本）
• 控制信号：支持VMD控制信号，或(0)4-20mA、(0)2-10Vdc控制信号

可选配置：辅助限位开关（2WE，5A-230Vac）、防冷凝加热器（100-230Vac/24Vac/dc）、电位计（POT，1000欧）、定位板（输入输出均支持0/2-10V、0( 4)-20mA）、超级电容（FSC20/FSC40/FSC60，仅限工厂安装）

适配阀门范围

阀门类型	公称通径（DN）	具体阀门系列
两通阀	DN15 - DN300	Spira-Trol™ L、K、J系列
两通阀	DN15 - DN300	Hiter85和1000系列
三通阀	DN15 - DN300	QL系列控制阀

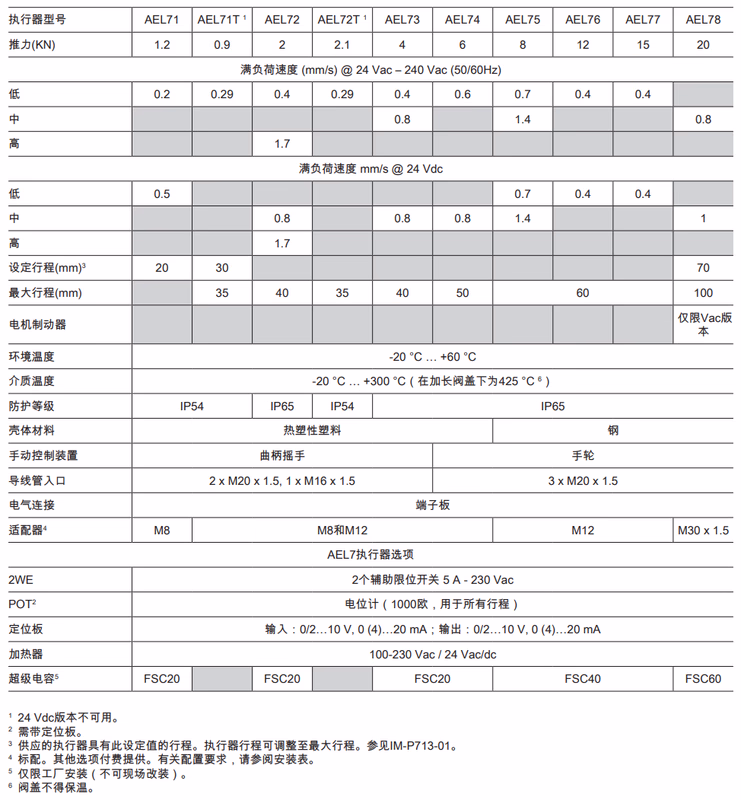

技术规格表

环境与介质参数

• 环境温度：-20°C … +60°C
• 介质温度：-20°C … +300°C（加长阀盖下可达425°C，阀盖不得保温）
• 适配器：标配M8、M12、M30x1.5，其他选项需付费提供

材质明细

序号	简介	材质	表面处理
1	罩子	聚碳酸酯(1-6 kN)	无
1	罩子	碳钢(8 kN+)	喷漆
2	外壳	机加工铝	无
2	外壳	铸铝	喷漆
3	罩子螺母¹	聚碳酸酯(1-6 kN)	无
3	罩子螺母¹	碳钢(8 kN+)	电镀锌
4	手轮²	聚碳酸酯(8 kN+)	无
5	手动/自动切换杆	碳钢	喷漆
6	执行器主轴	碳钢	无
7	行程指示器	碳钢	无
8	防旋转板和指示器	碳钢	无
9	执行器支柱	碳钢	电镀锌
10	支柱螺母	碳钢	无
11	执行器适配器	碳钢	无
12	防护罩（仅限1.2 kN型号）	EPDM	无

尺寸与重量（近似值）

执行器	推力	尺寸A(mm)	尺寸B(mm)	尺寸C(mm)	尺寸D(mm)	尺寸E(mm)	重量(kg)
AEL71	1.2 kN	129	129	292	100	140	2.1
AEL71T	0.9 kN	162	162	490	100	213	8.7
AEL72	2.0 kN	173	173	379	100	189	4.8
AEL72T	2.1 kN	162	162	508	100	213	9.3
AEL73	4.0 kN	173	173	379	100	189	4.8
AEL74	6.0 kN	173	211	474	100	165	8.0
AEL75	8.0 kN	188	259	527	100	179	15.0
AEL76	12.0 kN	188	259	527	100	179	15.0
AEL77	15.0 kN	188	259	527	100	179	15.0
AEL78	20.0 kN	216	282	657	155	187	19.0

标准与认证

核心认证标准

类别	标准编号	说明
电气安全	2014/35/EU	低电压指令
运行安全	EN 60204-1:2018	机械指令
运行安全	EN14597	仅限AEL7T，加热系统的温度控制装置和温度限制器
运行要求	EN15714-2	工业阀门用电动执行器基本要求
调节等级	DIN EN ISO 22153	C类调节执行器
安装要求	EN 61000-6-4:2007/A1:2011	电磁兼容性
安装要求	EN 60529:92 + A1:00 + A2:13	进入防护
材料要求	REACH、英国REACH	材料合规性

认证选项

认证说明

• L和K系列DN15-100与AEL7T带弹簧型装配后，可提供EN14597认证（需下单时备注）。
• EN14597认证仅适用于阀座选项为T-431不锈钢、内件为标准型的DN15-100阀门。
• 其他尺寸、阀内件和阀座选项类型均不适用EN14597认证。

安装与维护说明

安装注意事项

安装前注意

• 安装人员需具备电路、系统及线性执行器工作原理的专业知识，仅允许有资质的人员操作。
• 阀门应水平安装，执行器位置需根据阀门类型和介质温度调整。
• 不建议将执行器直接安装在阀门下方或潮湿环境中。
• 单独提供的执行器需确认推力满足预期压差下的阀门关闭需求。

安全信息与文档参考

参考文档

• 有关安全安装、调试和拆除的详细信息，需参阅对应安装手册：
  • IM-P713-01（适用于AEL7版本）
  • IM-P713-02（适用于AEL7T版本）
• 执行器行程可调整至最大行程，具体调整方法参考IM-P713-01

处置要求

环保提示

本产品可回收，正确处理不会对环境造成危害。

选型实例

选型参数

• 控制阀：DN50 KE73 PTSUSS.2，Kvs36
• 连接法兰：PN25
• 工作压差：12 bar
• 电源：230 Vac
• 控制输入信号：4-20 mA
• 位置反馈：4-20 mA

推荐配置

1套AEL73211PXA执行器 + EL5970安装法兰

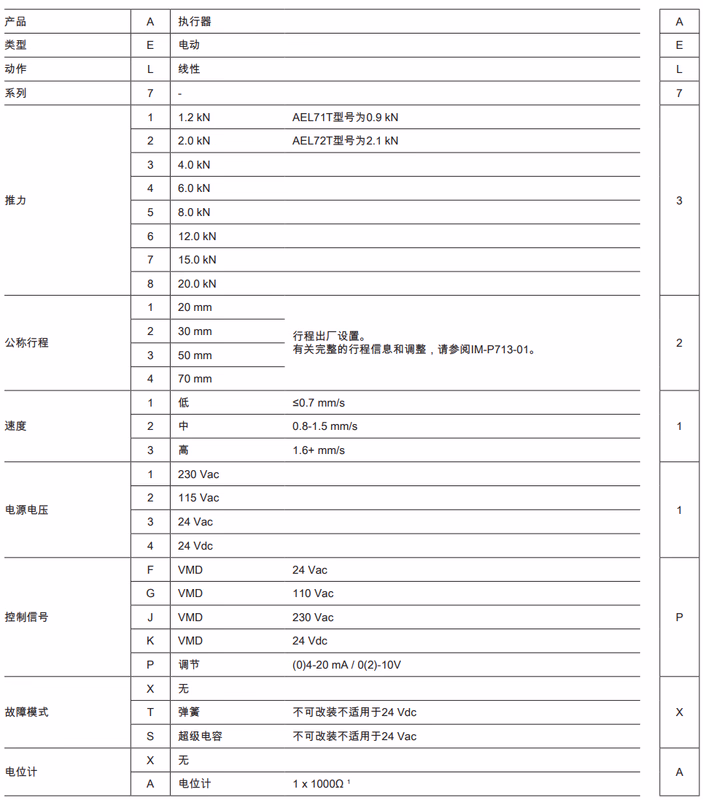

命名规则与订购指南

产品命名编码规则

编码位置	含义	可选值	说明
1	产品类型	A	执行器
2	驱动方式	E	电动
3	动作类型	L	线性
4	系列	7	AEL7系列
5	推力	1/2/3/4/6/7/8	1=1.2kN，2=2.0kN，3=4.0kN，4=6.0kN，6=12.0kN，7=15.0kN，8=20.0kN；AEL71T=0.9kN，AEL72T=2.1kN
6	公称行程	1/2/3/4	1=20mm，2=30mm，3=50mm，4=70mm（行程出厂设置，可调整）
7	速度	1/2/3	1=低（≤0.7mm/s），2=中（0.8-1.5mm/s），3=高（1.6+mm/s）
8	电源电压	1/2/3/4	1=230Vac，2=115Vac，3=24Vac，4=24Vdc
9	控制信号	F/G/J/K/P	F=VMD(24Vac)，G=VMD(110Vac)，J=VMD(230Vac)，K=VMD(24Vdc)，P=调节(0)4-20mA/0(2)-10V
10	故障模式	X/T/S	X=无，T=弹簧（不可改装，不适用于24Vdc），S=超级电容（不可改装，不适用于24Vac）
11	电位计	X/A	X=无，A=1x1000Ω（带定位器的执行器必备）

订购注意事项

订购须知

• 如需EN14597认证，需在下单时备注，且仅适用于特定配置。
• 部分适配器（如AEL7XM12）需单独订购，标配适配器参考对应阀门适配表。
• 超级电容、弹簧等故障模式配置仅限工厂安装，不可现场改装。
• 电位计配置仅适用于带定位器的执行器。
