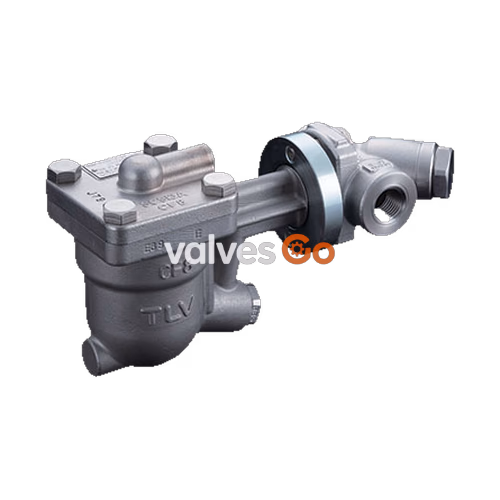

TLV FJ32-X QuickTrap® 是一款可靠耐用的不锈钢通用自由浮球式蒸汽疏水阀，适用于蒸汽主管和工艺设备。它采用双螺栓法兰和三点支座，为精研磨的浮球提供支撑，从而提高加热效率并减少维护的人力需求。X-元件对温度变化非常敏感，能精准响应，在设备启动后迅速排出空气和大量冷凝水。

双螺栓通用连接器可实现在几分钟内在线更换蒸汽疏水阀，并允许疏水阀在任何管道配置下以正确姿态定位。连接器和疏水阀阀体内的内置滤网保持了较低的疏水阀模块更换成本，而独特的自由浮球设计消除了集中磨损，确保长期可靠的使用寿命。

规格

型号	FJ32-X	FJ32-B
连接方式	螺纹、承插焊、法兰	螺纹、承插焊、法兰
口径	1/2", 3/4", 1", DN 15, 20, 25	1/2", 3/4", 1", DN 15, 20, 25
最大工作压力 (PMO)	最高 3.2 MPaG (32 barg)	最高 3.2 MPaG (32 barg)
最小工作压力	0.01 MPaG (0.1 barg)	0.01 MPaG (0.1 barg)
最大工作温度 (TMO)	240 °C	350 °C
排气阀类型	C6型X-元件（6°C过冷度）	双金属（最高约100°C排气）

WARNING

请正确安装，切勿在推荐的工作压力、温度和其他规格范围之外使用本产品。不当使用可能导致产品损坏或故障等危险。

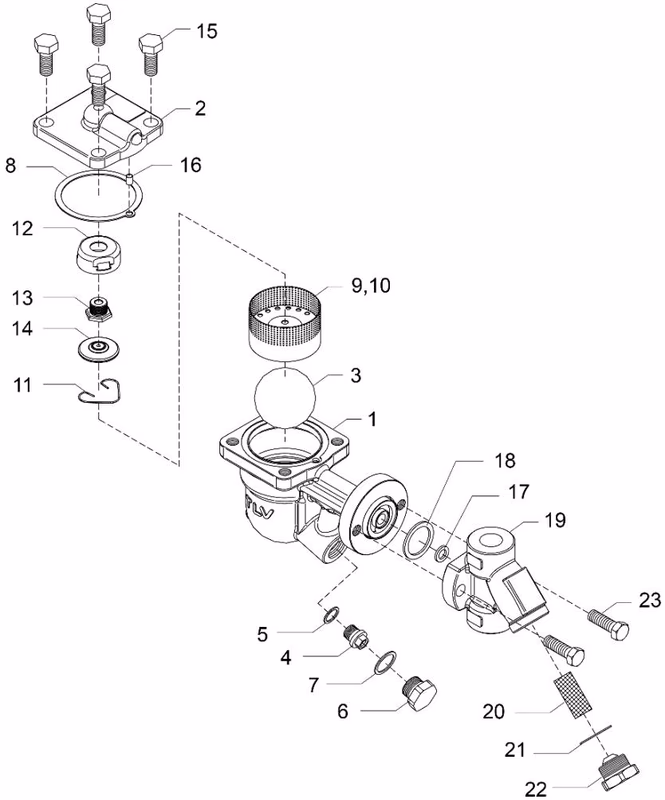

结构与部件

序号	名称	材质	DIN	ASTM/AISI
1	疏水阀阀体	铸不锈钢	1.4312	A351 Gr.CF8
2	阀盖	铸不锈钢	1.4312	A351 Gr.CF8
3	浮球	不锈钢 SUS316L	1.4404	AISI316L
10	过滤网	不锈钢 SUS304/430	1.4301/1.4016	AISI304/430
13	排气阀座	不锈钢 SUS420F	1.4028	AISI420F

工作原理

• 启动时排放空气和冷冷凝水： 启动时，在通入蒸汽前，疏水阀处于冷态，X-元件收缩，排气阀座开启，从而快速排出空气和冷冷凝水。
• 冷凝水排放： 初始空气和冷冷凝水排出后，流入蒸汽的热量使X-元件膨胀，关闭排气阀。冷凝水液面上升使浮球浮起，打开阀嘴排放冷凝水。
• 热空气排放： 如果热空气流入疏水阀，X-元件温度下降，使其瞬间收缩并打开排气阀，从而快速排出空气。
• 关闭状态： 当冷凝水流量减少时，浮球随之下降并关闭阀嘴。阀嘴上方始终保持水封，以防止蒸汽泄漏。

安装

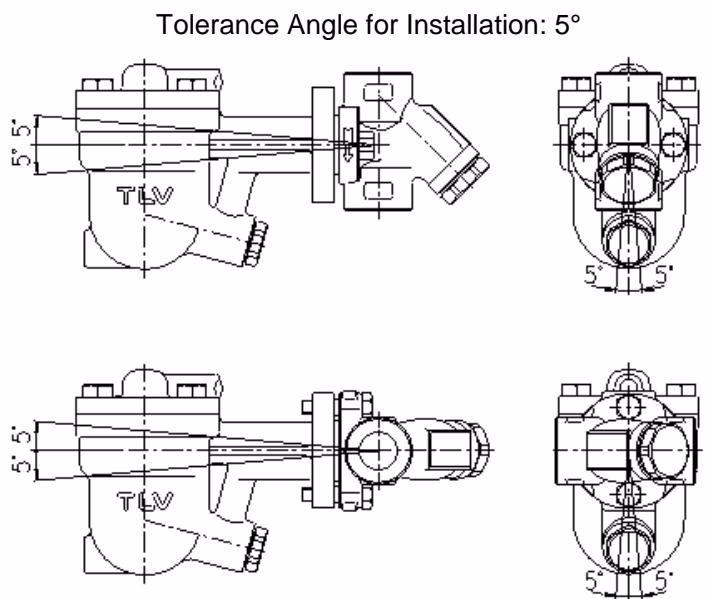

疏水阀单元的水平和前后倾斜角度不得超过 5°。安装连接器阀体时，箭头必须指向流体方向，法兰面处于垂直平面，且疏水阀单元铭牌朝上。

螺纹连接注意事项

当带有螺纹连接的产品安装在水平管道上时，疏水阀单元的重量可能会导致连接器阀体在管道上旋转。请拧紧螺丝，并在受振动影响时提供支撑。

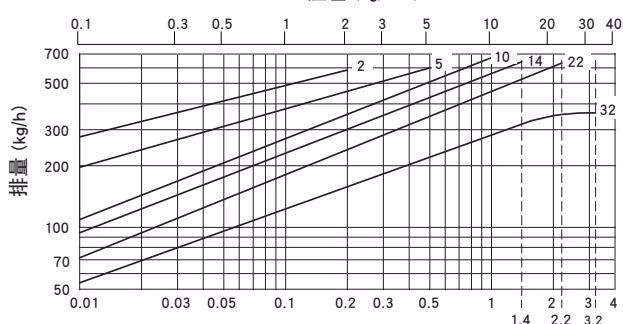

尺寸与排量

维护与故障排除

建议每年至少进行两次运行检查。

状态	观察现象
正常	冷凝水与闪蒸蒸汽一起连续排放，并能听到流动声。
堵塞	无冷凝水排出。产品无声且表面温度低。
吹放	新鲜蒸汽不断从出口流出，并伴有连续的金属声。
蒸汽泄漏	新鲜蒸汽与冷凝水一起排出，并伴有尖锐的声音。

DANGER

切勿直接加热浮球。内部压力升高可能导致浮球爆炸，造成严重的人身伤害或财产及设备损失。

如果产品无法正常运行，请检查浮球是否损坏、滤网是否堵塞、X-元件是否划伤，或工作压力是否不当。蒸汽气阻通常可以通过进行旁路吹除或让疏水阀冷却来解决。
