TLV iT5-FF-SUN 是一款专为换热器、泵和汽轮机等重要用汽设备，以及难以到达位置的设备或蒸汽疏水阀的高频监控而设计的无线监控传感仪。它基于 FOUNDATION™ 现场总线协议，提供可靠的表面温度和超声波测量。

特点

• 高频监控：测量周期可在 1 秒至 15 秒之间任意设置。
• 通过有线网络连接实现可靠的数据传输。
• 最高可测量温度 400 °C。
• 采用本安防爆，可用于防爆区域和非防爆区域。

备注

需单独安装蒸汽疏水阀诊断软件。有关详细资料请咨询 TLV 公司。

规格

参数	低温类型	高温类型
最高测量温度 (°C)	250	400
可测温度范围 (°C)	-40 至 +250	-40 至 +400
通信标准	FOUNDATION™ 现场总线	FOUNDATION™ 现场总线
电源供电	由 FOUNDATION™ 现场总线提供	由 FOUNDATION™ 现场总线提供
最大连接数	32 台设备 (使用 TLV 推荐的链接设备时)	32 台设备 (使用 TLV 推荐的链接设备时)
网段扩展	每个网段最多可串联布置 4 个中继器	每个网段最多可串联布置 4 个中继器
测量周期	1 秒到 15 秒	1 秒到 15 秒

电气额定值与本质安全标准

FISCO

• 电源电路容许电压：17.5 V
• 允许电流：380 mA
• 允许功率：5.32 W
• 内部电感：10 μH
• 内部电容：5 nF

ENTITY

• 电源电路容许电压：24 V
• 允许电流：250 mA
• 内部电感：10 μH
• 内部电容：0（可以忽略）

外形尺寸

iT5-FF-SUN 直管

单位：mm，重量：大约 900 g

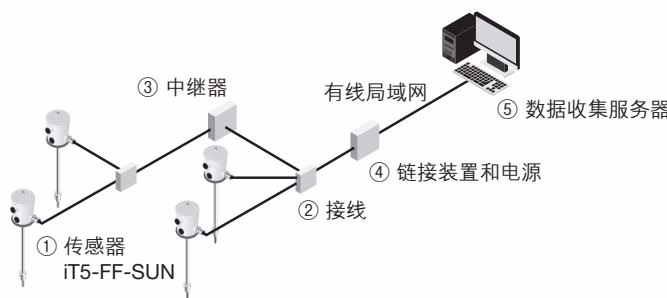

系统配置示例

序号	型号	功能
①	传感器：iT5-FF-SUN	测量超声波和表面温度，传输信息
②	接线	现场总线设备连接、中继和分支
③	中继器	连接设备与终端之间或长距离终端与电源之间的现场总线信息中继
④	链接装置和电源	现场总线信息及电源中继
⑤	数据收集服务器	导入收集的数据
