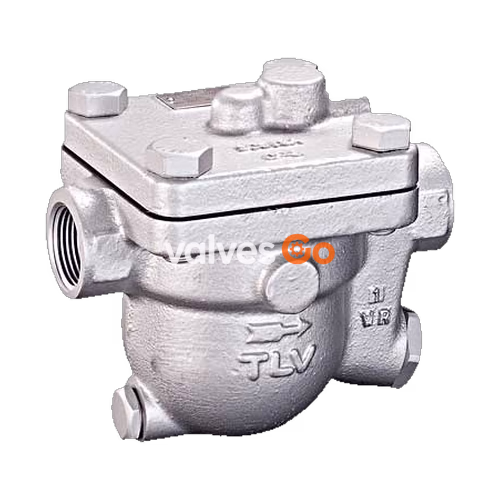

TLV J5X 带有热静力排空气装置的自由浮球式蒸汽疏水阀是一款耐用且高度可靠的蒸汽系统解决方案，采用球墨铸铁或铸铁阀体。J5X（以及法兰版的 JF5X 和相关的 J3X 型号）专为处理各种工业蒸汽应用而设计，可确保冷凝水的连续排放，同时自动排空气以提高加热效率。

安全说明

WARNING

为了避免故障、产品损坏、事故或严重的人身伤害，请正确安装，并切勿在超出规格范围的条件下使用本产品。当地法规可能会对本产品的使用条件进行进一步限制。

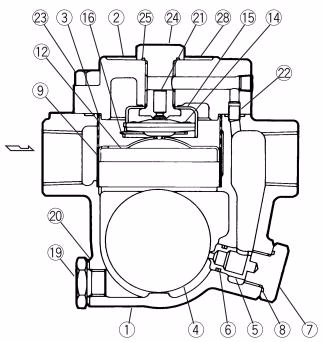

疏水阀的结构

J5X 系列疏水阀的结构结合了高精度的自由浮球与热静力排空气机构。

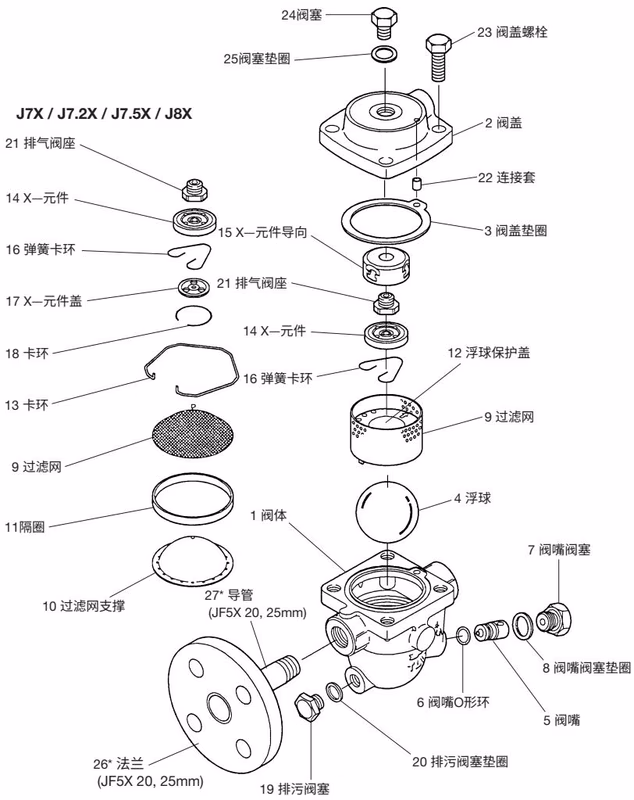

分解图

分解图清晰展示了内部组件，便于在日常维护时快速识别保养与维修部件。

技术说明

INFO

最大允许压力 (PMA) 和最大允许温度 (TMA) 为承压壳体设计条件，而非运行条件。

正确的安装

允许倾斜度

正确的安装对于自由浮球机构的正常运行至关重要。请务必确保疏水阀安装在允许的倾斜度范围内。

管路布置

合理的管路布置能够确保冷凝水顺畅地流入疏水阀，防止发生汽绑现象。

检查及维护保养

建议每年至少进行两次运行检查，或根据疏水阀的运行工况进行定期检查。疏水阀发生故障可能会导致设备温度下降。

DANGER

切勿直接加热浮球。否则浮球可能因内部压力过高而发生爆炸，进而导致严重的事故、人员受伤以及财产和设备损坏。

性能检查

在进行外观检查时，闪蒸蒸汽有时会被误认为是蒸汽泄漏。因此，强烈建议使用专门的疏水阀诊断仪器进行准确的性能检查。

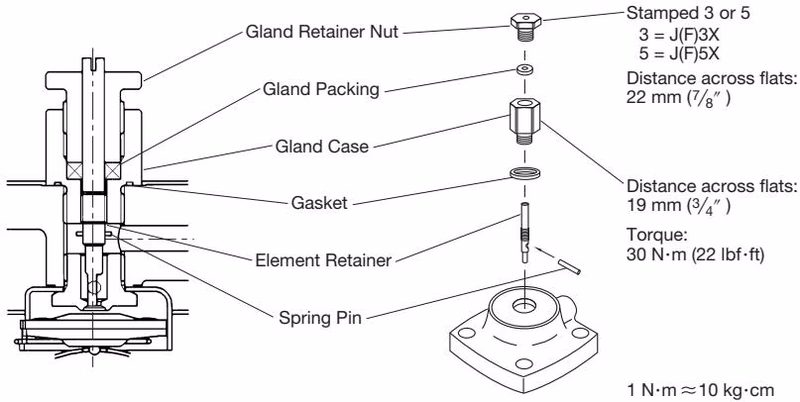

汽绑释放阀 (J3X和J5X选配件)

J3X 和 J5X 型号可选配汽绑释放阀，以应对特定运行需求，如释放可能阻碍冷凝水流动的被困蒸汽或空气。
