PN16

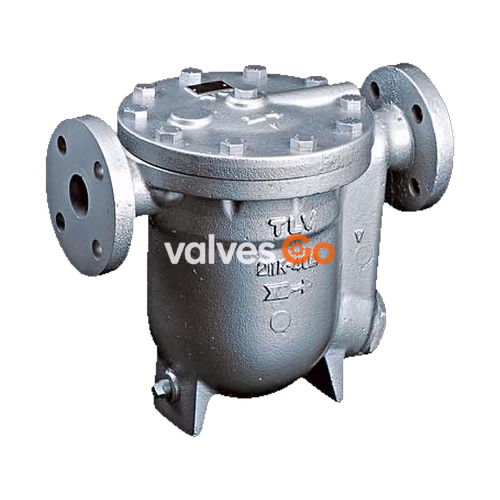

TLV（TLV）J7.2X 自由浮球式蒸汽疏水阀是一款紧密密封、性能可靠的铸铁材质蒸汽疏水阀，适用于中型工艺设备。工艺负荷变化时，自动调节型的自由浮球可提供连续、平稳和低速的冷凝水排放。具有“故障常开”功能的热静力膜盒（X－元件）可自动排放低于饱和蒸汽温度的空气，从而避免设备产生空气绑塞现象。
特点
- 工艺负荷变化时，自动调节型的自由浮球可提供连续、平稳和低速的冷凝水排放。
- 只有一个运动部件—浮球，避免了集中磨损，不需维修，延长了使用寿命。
- 具有“故障常开”功能的热静力膜盒（X－元件）自动排放低于饱和蒸汽温度的空气。
- 内置大流通面积过滤网，保证无故障工作。
- 在线更换内件，清理简便，减少了维修费用。
规格
| 型号 | J7.2X |
|---|---|
| 连接方式 | 法兰 |
| 口径 (mm) | 40, 50, 80 |
| 阀嘴编号 | 0.5, 1, 2, 5, 10, 14, 16 |
| 最大工作压力 (PMO) | 最高达 1.6 MPaG |
| 最小工作压力 | 0.01 MPaG |
| 最大工作温度 (TMO) | 220 °C |
| X-元件的过冷度 | 6°C以内 |
| X-元件的类型 | C6 |
设计条件
受压外壳的设计条件（非工作条件）：最大允许压力 (PMA) 1.6 MPaG，最大允许温度 (TMA) 220 °C。

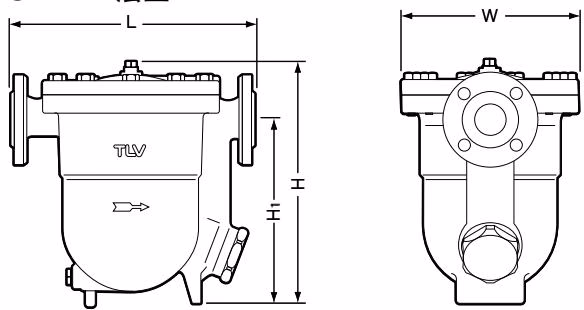

外形尺寸
| 口径 | L (250RF) | H | H1 | φW | 重量 (kg) |
|---|---|---|---|---|---|
| 40 | 372 mm | 330 mm | 245 mm | 243 mm | 33 |
| 50 | 376 mm | 340 mm | 250 mm | 243 mm | 36 |
| 80 | 398 mm | 375 mm | 265 mm | 243 mm | 41 |

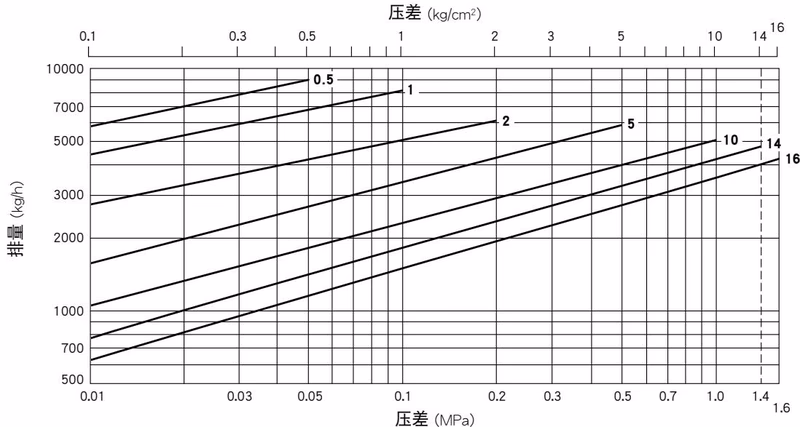

排量
选型建议
图中曲线上标注的数字代表阀嘴编号。压差是指疏水阀的入口端和出口端的压力差。排量是指冷凝水在低于饱和蒸汽温度6℃时连续排放的量。推荐安全系数∶不小于1.5。

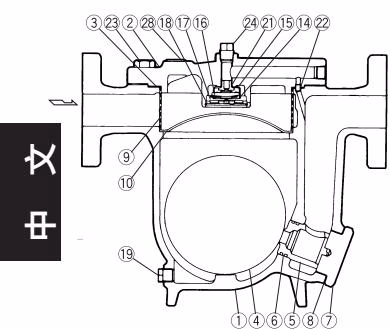

疏水阀的结构
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
|---|---|---|---|---|---|
| 1 | 阀体 | 铸铁 FCV400 | 12 | X-元件 | 不锈钢 |
| 2 | 阀盖 | 铸铁 FCV400 | 13 | 卡环 | 不锈钢 SUS304 |
| 3 | 浮球 | 不锈钢 SUS316L | 14 | X-元件导向 | 不锈钢 SUS304 |
| 4 | 阀嘴 | — | 15 | X-元件盖 | 不锈钢 SUS304 |
| 5 | 阀嘴O形圈 | 合成橡胶 EPR | 16 | 卡环 | 不锈钢 SUS304 |
| 6 | 阀嘴阀塞 | 铸铁 FCV400 | 17 | 排气阀座 | 不锈钢 SUS420F |
| 7 | 阀塞垫圈 | 聚四氟乙烯 PTFE | 18 | 阀塞 | 碳钢 SS400 |
| 8 | 过滤网 | 不锈钢 SUS430 | 19 | 连接套 | 不锈钢 SUS416 |
| 9 | 过滤网支撑 | 不锈钢 SUS304 | 20 | 铭牌 | 不锈钢 SUS304 |
| 10 | 阀盖垫圈 | 石墨/不锈钢 | 21 | 排污阀塞 | 碳钢 SS400 |
| 11 | 阀盖螺栓 | 碳钢 S45C |
安全说明
DANGER
严禁对浮球进行直接加热。对浮球进行直接加热会使浮球内部压力上升而导致浮球炸裂，从而导致人员严重受伤或财产损失和设备损坏。
WARNING
请正确安装本产品，并不要超越指定的工作压力、工作温度和其它特定条件范围使用本产品。压差超过最大值时不能使用疏水阀，这种工况可能导致无法疏水。
正确的安装与管路布置
- 疏水阀安装前，请先取下保护封贴并吹扫入口管内杂质及油污。
- 安装疏水阀时应特别注意确保疏水阀阀体上箭头方向与介质流动方向一致，并确保疏水阀前后和两侧的倾斜度在允许的范围内。
- 疏水阀应安装在管路或设备的最低点，确保冷凝水在自身重力作用下自然流动。入口管尽可能短，弯管尽可能少。
- 疏水阀两端 800mm 范围内应有正确的管路支撑。
- 在疏水阀的入口和出口处应安装截止阀便于维护。

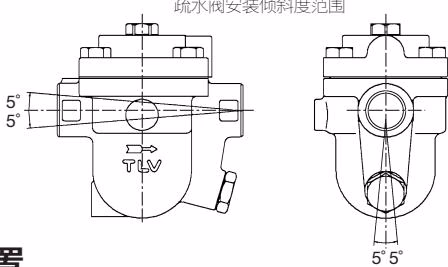

安装倾斜度范围
管路布置建议
- 集水管口径应符合要求，确保冷凝水的流动不受阻碍。
- 为避免杂质直接进入疏水阀，集水管应安装在距离 T 型管底部 25-50mm 处。
- 在管线盲端安装疏水阀时，应确保冷凝水的流动不受阻碍。
检查及维护保养
疏水阀的性能检查每年至少进行两次。在试图打开疏水阀前，应先关闭疏水阀前后两端的截止阀，并等疏水阀的温度降至常温，否则有可能导致人员烫伤。
| 检查部件 | 检查步骤 |
|---|---|
| 阀体,阀盖 | 检查内部是否损坏,积垢,油垢,油膜,杂质或管垢 |
| 垫圈 | 检查是否变形或损坏 |
| X—元件 | 检查是否损坏 |
| 过滤网 | 检查是否堵塞,腐蚀或损坏 |
| 浮球 | 检查是否变形,损坏,覆油或积水 |
| 排气阀座,阀嘴 | 检查是否有杂质,管垢,油膜,磨损或损坏 |
性能检查

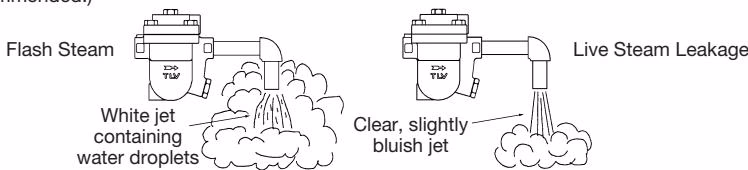

如果疏水阀出口端直接排空，可进行目测检查：
- 正常工作：冷凝水携带着闪蒸汽连续排放，且能够听到介质流动的声音。
- 堵塞：没有冷凝水的排放。疏水阀内无介质流动声音，疏水阀表面温度很低。
- 蒸汽吹放：工作蒸汽从疏水阀出口处连续排放，并能听到金属连续接触的声音。
- 蒸汽泄漏：工作蒸汽携带着冷凝水一起从疏水阀出口处排放，并伴随着高频率的声音。
故障诊断
| 故障 | 原因 | 处理 |
|---|---|---|
| 无冷凝水排出(堵塞)或极少 | 浮球破损,导致浮球内部积水 | 更换新的浮球 |
| 阀嘴,过滤网或管路被杂质堵塞 | 清除杂质 | |
| 发生“蒸汽绑” | 打开旁路排放或关闭进口截止阀,使疏水阀冷却 | |
| 出口处有蒸汽泄漏(吹放) | 阀嘴或浮球底部有杂质积存 | 清除杂质 |
| 阀嘴损坏 | 更换新的阀嘴 | |
| 浮球变形或浮球上有杂质 | 清洗浮球或更换新的浮球 | |
| 疏水阀安装误差超出许用范围 | 修正疏水阀的安装位置 |
