PN16

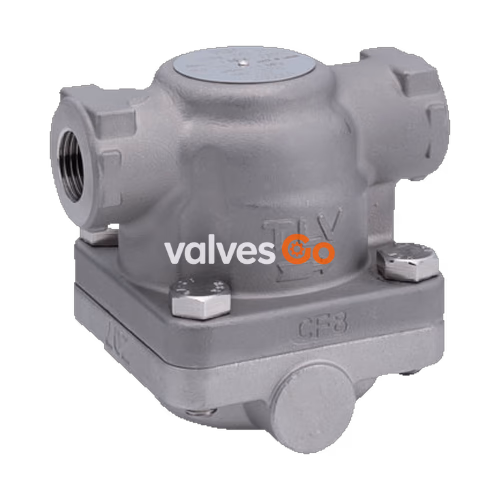

TLV SS1-M2 系列自由浮球式疏水阀采用精密研磨的浮球和阀体三点式支承结构。该疏水阀没有铰链或杠杆机制，能够自动、连续地排放冷凝水，防止积水。这款不锈钢疏水阀非常适合冷凝水产生量极小的场合，如过热和饱和蒸汽主管道及分支管道、伴热管线等。
特点
- 随着工艺负荷的变化，自调节自由浮球可提供连续、平稳、低流速的冷凝水排放。
- 恒定的水封设计和独特的三点式支承，即使在无负荷条件下也能确保严密的蒸汽密封。
- 疏水阀内置热静力排空气装置（双金属片），实现系统快速启动。
- 内置大表面积过滤网，有效阻挡杂质。
- 仅有一个活动部件（自由浮球），防止集中磨损，使用寿命长。
- 支持在线维护内部零件，简化清洁过程，降低维护成本。
排气与冷凝水排放原理

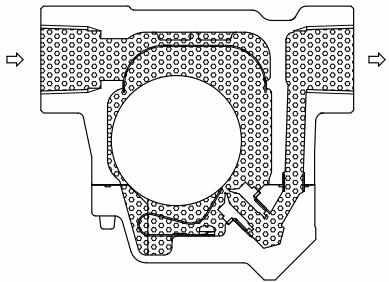

1. 启动时的排气和冷冷凝水排放
在启动阶段供汽前，系统处于冷态，双金属排空气阀片收缩，将浮球托离阀座。这使得在首次向系统供汽时，空气和冷冷凝水可以通过阀门快速排出。

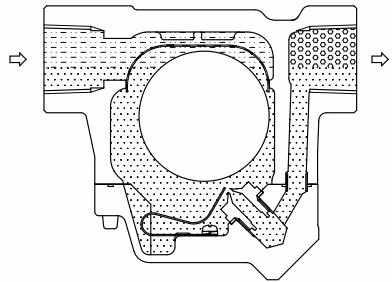

2. 冷凝水排放
如果冷凝水温度升至 90 °C 以上，双金属排空气阀片膨胀，使浮球可以下降封住阀座。随着冷凝水液位上升，浮球因浮力而浮起，打开阀门并允许热冷凝水排出。

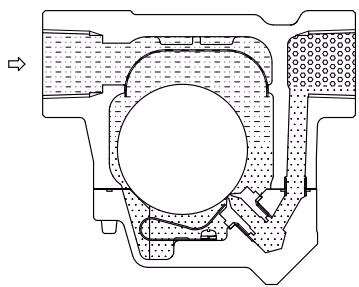

3. 关闭状态
当冷凝水流量减少时，浮球随之下降，封闭阀座开口。阀座开口上方始终保持水封状态，以防止蒸汽泄漏。
技术规格
WARNING
请正确安装，严禁在推荐的工作压力、温度及其他规格范围之外使用本产品。严禁在超过最大工作压差的情况下使用本产品，否则可能会导致无法排放（发生阻塞）。
| 型号 | 安装方向 | 连接方式 | 最高工作温度 (°C) |
|---|---|---|---|
| SS1NL-M2 | 水平 | 螺纹, 承插焊, 法兰 | 220 |
| SS1VL-M2 | 垂直 | 螺纹, 承插焊, 法兰 | 220 |
| SS1NH-M2 | 水平 | 螺纹, 承插焊, 法兰 | 400 |
| SS1VH-M2 | 垂直 | 螺纹, 承插焊, 法兰 | 400 |
- 尺寸： 1/2", 3/4", 1" / DN 15, 20, 25
- 排量孔口编号： 5, 10, 21
- 最高工作压力 (barg)： 5, 10, 21
- 最大压差 (bar)： 5, 10, 21
安装指引
DANGER
切勿对浮球直接加热。浮球可能因内部压力增大而爆炸，导致严重的人身伤害或财产及设备损坏事故。
WARNING
请采取防护措施，避免人员直接接触产品排出口。否则流体排出时可能会造成烫伤或其他伤害。
- 在安装本产品之前，请吹扫进口管道以清除管道碎屑、污垢和油污。吹扫后关闭进口阀。
- 安装产品时，确保阀体上的箭头与流体流动方向一致。
- 产品安装时的水平及前后倾斜角度必须在 5° 允许范围内。

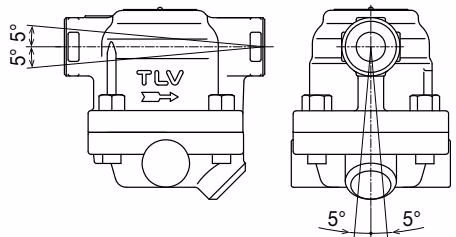

SS1NL-M2 / SS1NH-M2（水平安装型号）

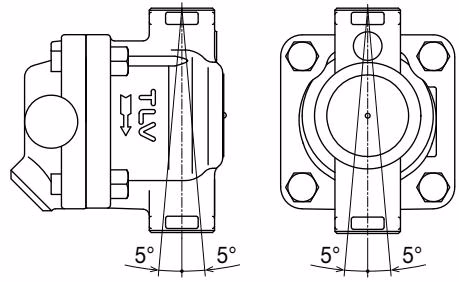

SS1VL-M2 / SS1VH-M2（垂直安装型号）
管道检查
- 管道直径是否合适？
- 安装产品的管道是水平的（对于 SS1NL-M2/SS1NH-M2）还是垂直的（对于 SS1VL-M2/SS1VH-M2）？
- 进口和出口是否安装了隔离阀？如果出口存在背压，是否安装了止回阀？
- 进口管道是否尽可能短，弯头尽可能少，并且安装角度能让液体自然流入产品中？
运行检查
应每天对以下项目进行目视检查：
- 正常状态： 冷凝水与闪蒸蒸汽一起连续排出，并能听到流动的声音。
- 阻塞（无法排放）： 无冷凝水排出。产品安静无声，且表面温度较低。
- 直排（吹放）： 新蒸汽持续从出口流出，并伴有连续的金属声响。
- 蒸汽泄漏： 新蒸汽与冷凝水一起从出口排出，并伴有尖锐的声响。
