宝德 BURKERT（BURKERT）2933 型 (SKU 20121956) 是一款专为卫生或腐蚀性环境设计的两位两通手动隔膜阀。它由一个手动执行机构、一个膜片和一个利于流动的无死区两通阀体组成，能够实现高流量值。手动执行机构配备塑料或不锈钢手轮，膜片底座由不锈钢或塑料制成。执行机构具有紧凑的可高压灭菌设计，并配备了直观的集成式位置指示器、可重复的行程指示器和可调节的关闭限位装置。阀体和隔膜有多种材料可选，包括锻造不锈钢 316L 和 PTFE/EPDM，使其支持 CIP/SIP 流程，并符合 FDA 和 USP Class VI 标准。
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 锻造阀体 (VS) | 锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE |
| 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 执行机构 | 不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢 |
| 膜片尺寸 | 8...100 |
| 标准表面质量 (VS) | 内部电解抛光: Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4)。内部机械抛光: Ra ≤ 0.5 μm (ASME BPE SF1) |
| 工作介质 | 中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质 |
| 介质温度 (PTFE/EPDM) | -10...+130 °C (+140 °C 下蒸汽灭菌 60 分钟) |
| 环境温度 | -10...+130 °C (短时间内高达 +150 °C)，可高压灭菌 |
认证和符合性
- 防爆: ATEX / IECEx (适用于变量代码 PX51)。作为 2 类设备适用于 1/21 区和 2/22 区。
- 3-A Sanitary Standards Inc.: 产品根据证书符合 3-A Sanitary Standards Inc (3-A SSI) 标准 (适用于变量代码 PE05)。
- FDA: 由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON® 和 EPDM 复合材料制成的膜片符合 FDA 发布的《联邦法规汇编》。
- USP: 膜片根据美国药典委员会 (USP) Class VI 进行测试。
- EC 法规 1935/2004: 适用于食品和饮料。

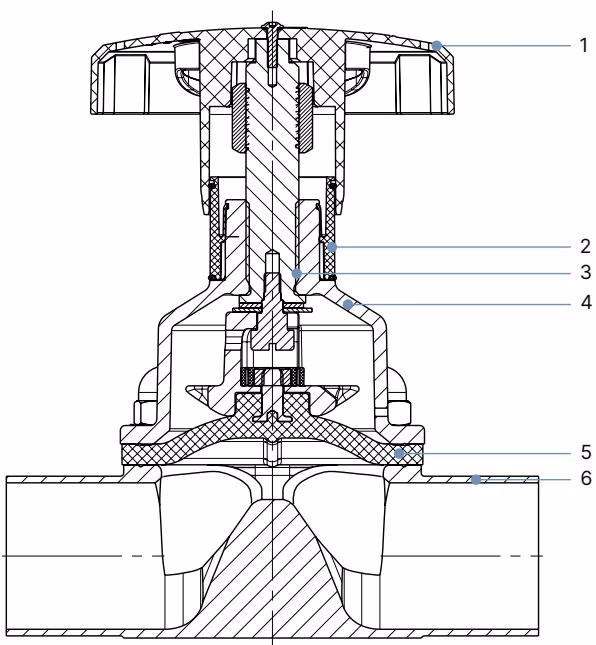

材料
注意
您的产品型号可能与此插图有所不同，具体取决于阀体和接口型号。
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS), 不锈钢 1.4308 |
| 2 | 可视化位置指示器 | 聚酰胺 (PA), 不锈钢 1.4305 |
| 3 | 阀杆 | 不锈钢 1.4305 |
| 4 | 膜片底座 | 不锈钢 1.4308, 聚苯硫醚 (PPS) |
| 5 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
功能与位置指示器
通过手动操作手轮，力通过阀杆传递，从而打开或关闭阀门。逆时针转动手轮打开阀门，顺时针转动关闭阀门。
随着阀门进一步打开，逆时针转动手轮会露出黄色的位置指示器及其上的刻度。行程刻度显示阀门的相对位置，并作为确定旋转位置的固定点。
尺寸
带焊接接口的锻造阀体 (VS)
TIP
尺寸单位为 mm，除非另行说明。有关排出角度的更多信息，请参见补充说明。
| 膜片尺寸 | 管道接口 DN | ∅D1 | s | L | h | H |
|---|---|---|---|---|---|---|
| DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B | ||||||
| 15 | 15 | 21.3 | 1.6 | 110 | 12.05 | 23.75 |
| 20 | 20 | 26.9 | 1.6 | 119 | 16.0 | 30.3 |
| 25 | 25 | 33.7 | 2.0 | 129 | 19.0 | 37.0 |
| 40 | 40 | 48.3 | 2.0 | 161 | 27.6 | 52.4 |
| 50 | 50 | 60.3 | 2.0 | 192 | 35.5 | 68.3 |
| ASME BPE / DIN 11866 系列 C | ||||||
| 15 | 3/4" | 19.05 | 1.65 | 108 | 12.05 | 23.75 |
| 20 | 3/4" | 19.05 | 1.65 | 117 | 16.0 | 30.3 |
| 25 | 1" | 25.4 | 1.65 | 127 | 19.0 | 37.0 |
| 40 | 1 1/2" | 38.1 | 1.65 | 159 | 27.6 | 52.4 |
| 50 | 2" | 50.8 | 1.65 | 190 | 35.5 | 68.3 |
性能说明
最大允许介质压力
| 膜片尺寸 | 最大允许介质压力 [bar] (EPDM/FKM) | 最大允许介质压力 [bar] (PTFE/高级 PTFE) |
|---|---|---|
| 8...40 | 10 | 10 |
| 50 | 7 / 10 | 7 / 10 |
| 65...80 | 10 | 10 |
| 100 | 6 | 6 |
(注：尺寸 50 的 7 bar 限制适用于由 PPS 制成的手轮和膜片底座)
安装
自排空安装位置
安装人员和操作人员有责任确保自排空。自排空角度 (α) 取决于阀体尺寸和管道接口的内径 (DN)。阀体管道接口上的标记作为方向辅助，必须指向上方。
WARNING
为防止损坏，在将阀体焊接或粘接到管道中之前，请拆下执行机构和膜片。
螺钉的拧紧扭矩
| 膜片尺寸 | 拧紧扭矩 [Nm] (VS, VG, PP, PVC-C, PVC-U, PVDF) - PTFE/高级 PTFE |
|---|---|
| 15 | 4 |
| 20 | 4.5 |
| 25 | 6 |
| 32 | 8 |
| 40 | 10 |
| 50 | 15 |
(所有值均适用相应拧紧扭矩 +10% 的公差)
