宝德（Burkert）20142575（2933型）是一款带有手动执行机构的两位两通隔膜阀。带有塑料手轮（PPS）的手动执行机构配备不锈钢膜片底座，确保在卫生或腐蚀性环境中的可靠使用。经过流量优化的锻造不锈钢 316L (1.4435 BN2) 阀体具有最小的死区，能够实现高流量值。此特定型号配备 DN 8 (NPS 1/4) 焊接接口 (ASME BPE / DIN 11866 系列 C) 和带 EPDM 支撑的 PTFE 膜片，支持 -10 °C 至 +130 °C 的介质温度和最高 10 bar 的压力。

执行机构具有紧凑的可高压灭菌设计。它配备了一个直观的集成式可视化位置指示器和一个最小行程限位装置（关闭限位器）。这种防爆的 ATEX/IECEx 设备型号适用于要求苛刻的环境。

认证和符合性

INFO

该产品符合以下认证和标准。

• 防爆： ATEX (II 2 G Ex h IIC T4...T2 Gb, II 2 D Ex h IIIC T135°C...T300°C Db) 和 IECEx (Ex h IIC T4...T2 Gb, Ex h IIIC T135°C...T300°C Db)。作为 2 类设备适用于 1/21 区和 2/22 区。
• 食品和饮料/卫生：
  • FDA： PTFE/EPDM 膜片符合 FDA 发布的《联邦法规汇编》。
  • USP： 根据美国药典委员会 (USP) Class VI 进行测试。
  • EC 法规 1935/2004： 适用于食品和饮料。

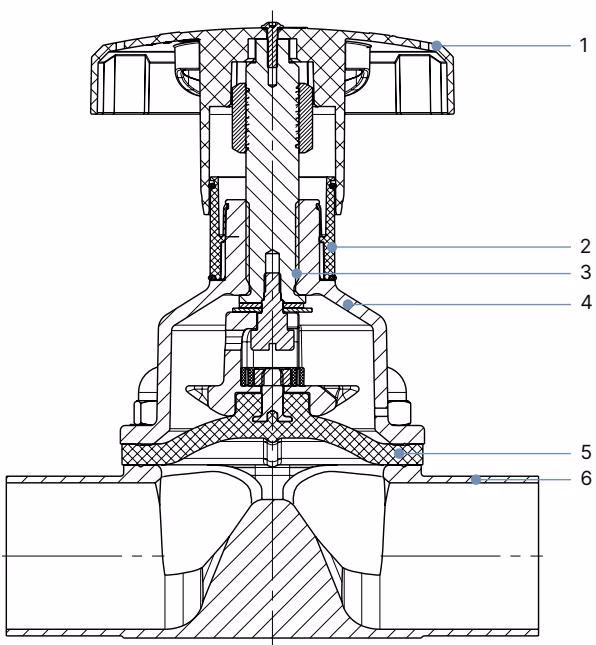

材料

编号	元件	材料
1	手轮	聚苯硫醚 (PPS)
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢
5	膜片	带 EPDM 支撑的 PTFE
6	阀体	锻造不锈钢 316L/1.4435 BN2

尺寸

手动执行机构（膜片尺寸 8）

膜片尺寸	H1	H2	∅ B
8	54	49	35

带焊接接口的锻造阀体 (VS)

ASME BPE / DIN 11866 系列 C

膜片尺寸	管道接口 DN	∅D1	s	L	h	H
8	1/4 英寸	6.35	0.89	78	5.7	15.2

性能说明

• Kv 值（水）： 0.7 m³/h（在 20 °C，阀门入口压力 4 bar，阀门出口压力 3 bar 时测量）
• 最大允许介质压力： 10 bar

拧紧扭矩

WARNING

以下拧紧扭矩值基于上述静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。

膜片尺寸	介质压力 [bar]	静态拧紧扭矩 (PTFE) [Nm]	动态拧紧扭矩 (PTFE) [Nm]
8	10	1.1	1.2

安装

DANGER

高压和介质泄漏会导致受伤危险。 在设备或系统上工作之前，请关闭压力。排气或排空管路。

安装位置

安装位置任意，最好执行机构朝上。 为了确保自排空，自排空角度 (α) 取决于阀体尺寸和管道接口的内径。阀体接口上的标记作为定位辅助，必须朝上。

设置最小行程限位

此设置也用作关闭限位器以保护膜片。使用六角螺母执行此操作。

1. 顺时针转动手轮，将阀门移至关闭位置。
2. 松开手轮上的螺钉（内六角，对边宽度 2）并拆下手轮。
3. 将六角螺母拧到底。最小行程已设置。
4. 将手轮安装在执行机构上。
5. 以 0.9 Nm 的扭矩拧紧手轮上的螺钉。

维护

TIP

在首次蒸汽灭菌后，或在需要时，交叉重新拧紧紧固螺钉。

膜片尺寸 8 的膜片采用纽扣式固定。

1. 逆时针转动手轮直至停止（打开位置）。
2. 交叉松开紧固螺钉，将带有膜片的执行机构从阀体上拆下。
3. 顺时针转动手轮直至停止（关闭位置）。
4. 解开旧膜片并扣上新膜片。
5. 逆时针转动手轮直至停止（打开位置）。
6. 对齐膜片。识别标签与流动方向呈 90 度角。
7. 将带有膜片的执行机构放置在阀体上，分 3 个阶段（约 1/3、2/3、3/3 的拧紧扭矩：PTFE 尺寸 8 为 2.5 Nm）交叉拧紧紧固螺钉。
